什么是扭矩传感器?

发布时间:2019-3-30 点击数量:5008

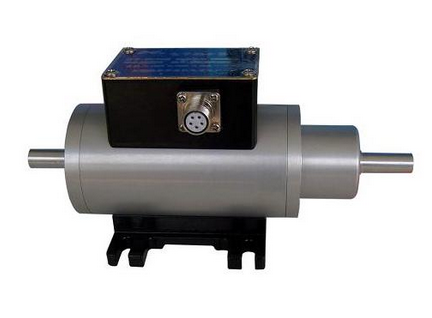

   转矩传感器

  使用扭轴把转矩转换成扭应力或改变角,再转换成与转矩成肯定关系的电信息的传感器。扭轴的模式有实心轴、空心轴、矩形轴等。遵从作用道理差异,扭应力式转矩传感器可分为电阻应变式和压磁式两种;改变角式转矩传感器可分为振弦式、光电式和相位差式三种。

  电阻应变式转矩传感器  它把电阻应变片(见电阻应变计贴在扭轴上,应变电桥的供电和从桥路输送信息都一定经过导电滑环。这种传感器结构简单,制造简便,但因运用导电滑环,振动频率较低,不适于高速转动体和扭轴振动较大的场面运用。 转矩是转动动力机械的重要工作参数,而转矩丈量已成为机械量丈量中一个重要组成部分。转矩丈量使用界线很平凡,它渗透到产业、农业、交通运输、航天航空、国防、资源、化工等各个界限。若能准确、可靠、简便地测出受试机械的均匀或瞬间的转矩、转速和功率,这对改进和升高转动动力机械的功能大有裨益。同时,在受试机械中,转矩丈量体系可作为日常运转的监督装置,起到障碍诊断的作用或可用做自动管制体系中的检测装置。 转矩丈量技艺的发展取决于传感器、信息传输和丈量仪的研讨。传感器从参与式发展成不参与式。信息传输由接触式滑环传输发展成无接触式传输。目前,由于微机的使用,转矩丈量仪功能大大升高。本文研讨的磁弹性转矩丈量仪由磁弹性转矩传感器和后续丈量电路组成,它是诈骗铁磁原料的磁弹性效应(压磁效应)丈量转矩的仪表。由于丈量元件不与转轴接触,不随转轴活动,因此信息的引出较简便,不需求导电滑环,可靠性高,牢固耐用,且对温度和骚扰不敏感。经过试验说明,输送电压与转矩呈线性关系。 本文详细地介绍了磁弹性转矩丈量仪的各个组成部分,重点研讨了怎么准确地、可靠地完成转矩的丈量

  压磁式转矩传感器  它的扭轴由铁磁原料制成,受转矩作用时轴中发生目标性应力,并出现磁的各向异性,即在拉应力作用下磁阻减少;而在压应力作用下磁阻增大。这种传感器没有导电滑环,属于非接触丈量,拥有可靠性高、牢固耐用、输送电压高、对温度和骚扰不敏感等优势。

  振弦式转矩传感器  它诈骗振弦敏感改变角来丈量转矩(见振弦式传感器),其特点是选用频率信息转达方法,抗骚扰功能好。





  光电式转矩传感器  它由一个扭轴和两个光栅盘组成。两光栅盘上有相当数目辐射状黑色部位。扭轴受转矩作用时发生改变角变形,光栅盘1与2相差一个角度,造成透光口,光电元件遂有一调宽脉冲输送,转矩越大,透光口开度也越大,因此光电流脉冲的宽度也就越大。脉冲电流均匀值与转矩成正比。这种传感器属于非接触式,但光源一定稳压供电(见光电式传感器)。

  相位差式转矩传感器  它由一个扭轴两个齿轮和一对磁阻式脉冲发生器组成。每个齿轮的齿顶上方装有由线圈和磁钢所组成的检测器。当扭轴发生改变时,两个检测器的输送电压发生相位差,它与所转达的转矩大小相对应,测出相位差就可丈量相应的转矩值。这种传感器的特点是丈量精度高,属于非接触丈量,安稳性好,转矩值用数字量直读,简易进行记载和管制,结构简单。
