HK-713USB型虚拟扭矩仪说明书
概述
本虚拟扭矩仪由usb数据采集盒和软件两部分组成,配合扭矩传感器,本系统现场采集扭矩和转速信号,可实时显示扭矩值、转速值和功率值。可动态实时显示扭矩、转速的实时曲线，可实现上下限报警显示，具有数据存盘功能。
本软件人机界面友好，操作方便，传感器量程、上下限报警值等设定值通过软件进行设定。
硬件的安装
在计算机断电的情况下进行如下操作：

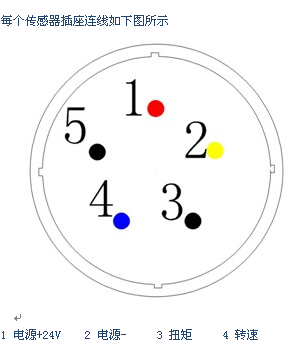

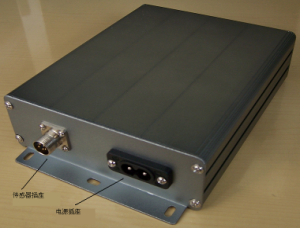

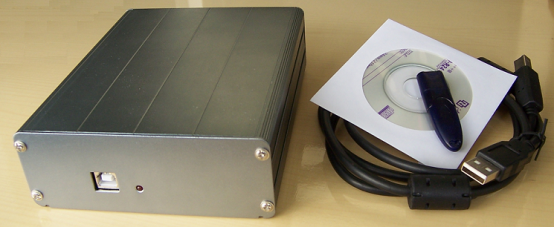

1. usb数据采集盒与传感器的连接如下图所示：

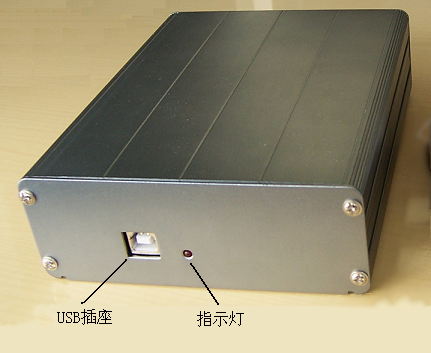

2. usb数据采集盒与计算机的连接如下图
将本机提供的专用USB电缆与计算机的任何一个USB A型插口相连。
3．将本机附带的USB型软件狗插入计算机的插入USB口。
软件及驱动部分安装
本软件可应用于windows 2000,windows xp环境下，显示器显示分辨率应设为
1024*768。
3．1 usb数据采集盒驱动软件安装
usb数据采集盒驱动在硬件安装完成后，只有在正确安装了usb驱动软件之后才能使用。具体安装步骤如下：
1． 检查硬件安装是否正确。
2． 启动计算机，操作系统将自行新安装的硬件，并弹出“添加新硬件向导”对话框，在“添加新硬件向导”对话框出现时，点击“下一步”按钮。
3． 选中“显示指定位置的所有驱动程序的列表。。。”单选钮，点击“下一步”按钮。
4． 点击“下一步”。
5． 点击“从软盘安装”按钮，弹出“从磁盘安装”对话框。
6． 点击“浏览”按钮，选择“驱动”所在的目录（根目录\USB驱动\）, 点击“确定”按钮。
7． 回到“添加新硬件向导”，点击“下一步” 按钮。
8． 点击“完成”按钮，该驱动软件安装完成。
3．2 “软件狗”安装
在软件运行之前将USB软件狗插入电脑的USB插口即可。
3．3虚拟仪器软件安装

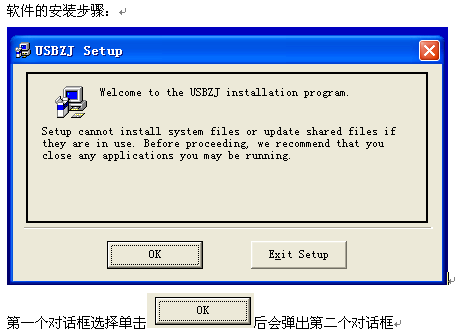

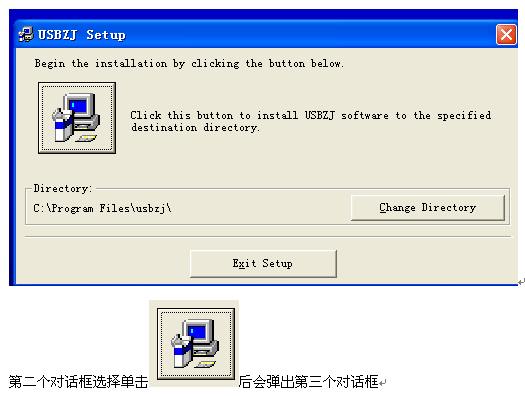

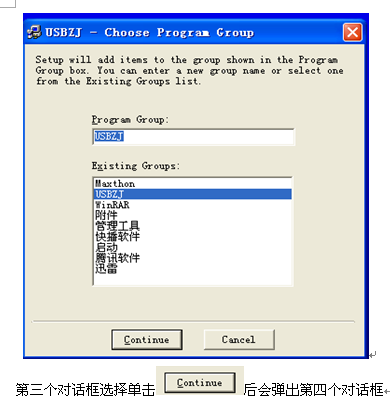

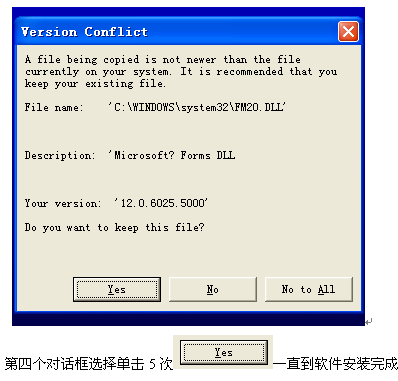

运行安装向导文件setup.exe（根目录\软件\setup.exe）, 弹出安装界面，按照界面提示完成安装。
<注意>：
如果在安装时计算机出现以下错误信息："Setup cannot continue because some system files are out of date on your system. Click OK if you would like setup to update these files now. You will need to restart Windows before you can run setup again. Click Cancel to exit setup without updating system files。" 当您遇到上述错误信息时，可单击OK按钮重启动系统。只有重启动机器才能继续软件的安装过程。在机器重新启动以后，重新运行软件中的安装向导setup.exe程序。
软件安装后，如果运行该软件出现其它错误提示或不能正常运行，则可能是系统兼容问题，解决方法是直接将“根目录\软件\Support”文件夹下的所有文件拷贝到硬盘，然后直接运行该目录下的“USBZJ.EXE”即可。
使用方法

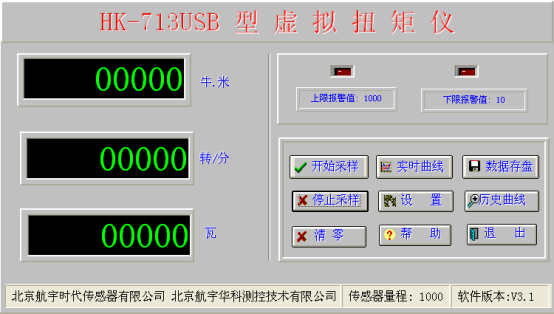

运行文件：usbzj.exe,出现如下界面:
如上图所示，显示界面是虚拟仪器面板，显示面板的左面3个窗口分别实时显示扭矩、转速、功率，显示面板的右面一组命令按钮和上下限报警显示。
4.1 命令按钮说明：
4.1.1 “开始采样”
点击“开始采样”按钮,本虚拟仪表开始采集传感器的扭矩、转速信号,并在显示窗口显示.
4.1.2 “停止采样”
点击此按钮,停止采集传感器数据.
4.1.3 “清零”
如果传感器在空载时,扭矩显示不为零, 点击此按钮扭矩显示为零.
4.1.4 “实时曲线”

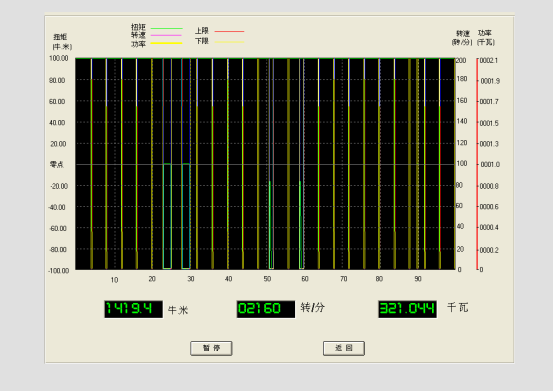

点击此按钮,会出现曲线显示界面
如上图所示
实时显示扭矩曲线（绿色）、转速曲线（紫色）和功率曲线（黄色），面板左面坐标为扭矩坐标轴，面板右面坐标为转速坐标轴，最右侧为功率坐标轴。扭矩坐标轴的刻度根据设定量程由软件自行设定，转速坐标刻度由设定的转速最大值而定。面板下面坐标是时间轴，时间间隔由软件设定值确定，共100点。
面板上方有三个按钮：
1）“返回”
点击此按钮，软件返回虚拟仪表面板界面。
2） “暂停”
点击此按钮，曲线显示处于停止状态，再次点击此按钮，恢复实时显示。
3） “数据存盘”
点击此按钮，弹出数据存盘界面，键入欲存取文件名，选择存盘路径，点击“确定”存盘，文件格式为逗号分隔值文件，该格式为excel所兼容，可用excel进行数据处理，如绘制曲线，打印曲线，数据分析等。
4.1.5 设置”

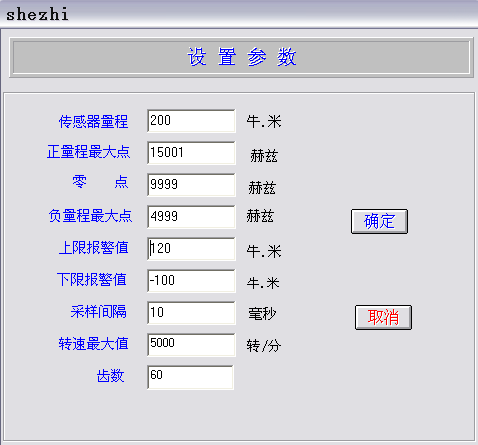

点击“设置”按钮，弹出设置界面
如上图所示
软件要求输入的参数有如下：
1) 传感器量程：输入传感器量程，以厂家传感器说明书为准。
2) 正量程最大点：扭矩传感器正量程最大点输出的频率值（标准值为15kHZ），单位是赫兹。
3) 零点：扭矩传感器空载时输出的频率值（标准值为10kHZ），单位是赫兹。
4) 负量程最大点：扭矩传感器反向量程最大点输出的频率值（标准值为5kHZ），单位是赫兹。
5) 上限报警值：设置扭矩超过该值时上限报警灯闪烁
6) 下限报警值：设置扭矩低于该值时下限报警灯闪烁
7) 采样间隔：两个采样点时间间隔，单位为毫秒
8) 转速最大值：运行设备最大运转速度，单位是转/分
9) 齿数：输入转速编码盘齿数
4.1.6 “帮助”
点击此按钮显示帮助文件。
4.1.7 数据存盘
点击此按钮，弹出数据存盘界面，键入欲存取文件名，选择存盘路径，点击“确定”存盘，文件格式为逗号分隔值文件，该格式为excel所兼容，可用excel进行数据处理，如绘制历史曲线，打印曲线，数据分析等，也可用本软件直接绘制历史曲线。
4.1.8 历史曲线

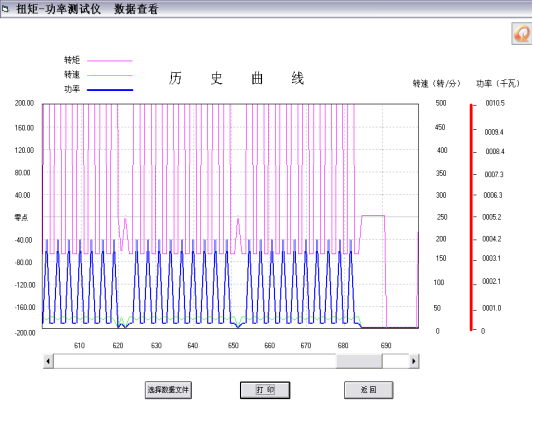

点击此按钮,会出现历史曲线显示界面
1. 点击“选择数据文件”按钮，选择需要查看的文件，绘制历史曲线。
2. 点击“打印”按钮，打印所显示的曲线
4.1.9 “退出”
点击此按钮，退出本软件。
其他事项
如有其他问题和技术要求请和厂家联系。
声明：本软件版权由本公司拥有，如非法使用本软件将负法律责任。
