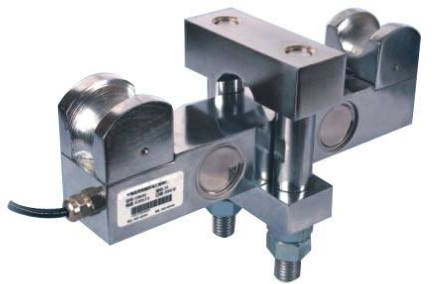

HK-817旁压式张力传感器
特点与用途
旁压式张力传感器为双孔剪切梁结构，安装使用方便、操作简单、维修容易，专用于测量钢丝绳的张力。钢丝绳通过U型螺栓固定在传感器上，党钢丝绳受拉力时，力通过导向轮作用于传感器上。主要适用于起重、水利、煤矿等行业的超载控制和过程显示。
外形尺寸
|
钢丝绳拉力
|
量程
|
钢丝绳直径
|
A
|
B
|
C
|
D
|
|
1t
|
1t
|
Ф6-14
|
160
|
76
|
117
|
45
|
|
2t
|
1t
|
Ф10-18
|
160
|
76
|
117
|
45
|
|
5t
|
2t
|
Ф16-26
|
160
|
76
|
117
|
45
|
|
10t~20t
|
5~10t
|
Ф24-36
|
260
|
108
|
170
|
68
|
|
20t
|
10t
|
Ф24-36
|
272
|
112
|
175
|
72
|
技术指标
|
参 数
|
单 位
|
技术参数
|
参 数
|
单 位
|
技术参数
|
|
灵敏度
|
mV/V
|
1.5±0.05
|
灵敏度温度系数
|
≤%F·S/10℃
|
±0.05
|
|
非线性
|
≤%F·S
|
±0.05
|
工作温度范围
|
℃
|
-20℃～+80℃
|
|
滞 后
|
≤%F·S
|
±0.05
|
输入电阻
|
Ω
|
750±20Ω
|
|
重复性
|
≤%F·S
|
±0.05
|
输出电阻
|
Ω
|
700±5Ω
|
|
蠕 变
|
≤%F·S/30min
|
±0.05
|
安全过载
|
≤%F·S
|
150%F·S
|
|
零点输出
|
≤%F·S
|
±1
|
绝缘电阻
|
MΩ
|
≥5000MΩ（50VDC）
|
|
零点温度系数
|
≤%F·S/10℃
|
±0.05
|
推荐激励电压
|
V
|
10V～15V
|
|
可根据客户需求选用24VDC供电，输出0-5V,0-10V,4-20mA信号，红线24V+,绿线4-20mA+,黑线公共-
|
|||||
