HK-SWSD温湿度传感器在各种环境场合中起到了决定性的作用
uu
HK-SWSD温湿度传感器
非常感谢购买、使用我公司产品。本说明书详细描述了产品的功能、安装、接线、操作及维护方法，请在使用前仔细阅读本产品说明书。
我公司保留因产品改进升级而变更相关说明书的权利；如不经通知而更改说明，敬请谅解，对产品不详之处，敬请联系我公司技术部或当地经销商。
产品在出厂前，已经过严格质检，用户在收到产品后，请仔细核实产品型号、产品的完好性及相应附件是否齐全。本产品包括以下几项：
1、温湿度传感器 2、产品使用说明书 3、产品检验合格证
一、概述
温湿度传感器为风道安装式，湿度传感器采用进口温湿度芯片电容元件，产品采用科学、合理的电路设计，我司系列变送器采用已获得客户认可的直流电压、电流形式！
二、产品详细参数
工作电源：12VDC/AC±10% (0-5V电压信号输出)
24VDC/AC±10% (4-20mA\0-10V信号输出)
定制其它工作电源：
注：当交流24V供电时，允许电压范围为20-24VAC
工作环境
湿 度：5-95%RH 无凝露
温 度：-20-80℃
变送器材料：ABS塑料
颜 色：乳白色
安 装：风道螺纹固定安装
温度测量范围：
起始温度：
-40℃ 口、 –30℃口、–20℃口、–10℃口、 200℃口满程温度： 50℃口、 60℃口、 70℃口、 150℃口
定制其它温度范围：
温度测量准确度
Pt100: 优于±0.5℃(0～50℃)
湿度参数
湿度传感器：高精度进口湿敏电容
工作温度：-40-80℃
反应时间（ta）： 5s
湿度有效测量范围：5-95%无结露
湿度信号输出对应范围：0-100%
湿度测量准确度±3% RH（10-95%，23℃）口
±2% RH（10-95%，23℃）口
传感器输出信号
电压信号：0-5V口 0-10V口 0-1V口 电流信号： 三线制口 二线制口
4-20mA口 0-20mA口 0-10mA口
温度测量：温度每年漂移量不大于0.1℃
湿度测量：通常状态下，漂移不大于1%RH
负载能力
电压型： ≥1KΩ，
电流型：0-500Ω（三线制）
电流型：0-600Ω（二线制）

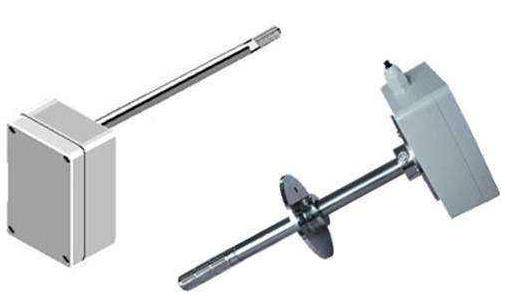

三、产品外形结构：

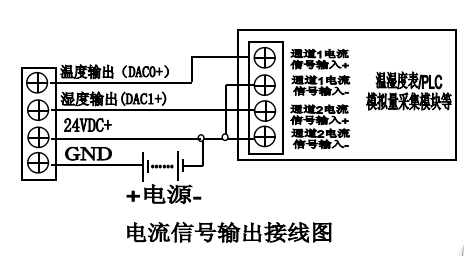

四、产品接线说明：
说明：对于输入信号非隔离型的温湿度表/PLC模拟量采集模块等二次仪表信号输入“-”可能只有一个端子，则只需接电源“-”即可。
说明对于输入信号非隔离型的温湿度表/PLC模拟量采集模块等二次仪表信号输入“-”可能只有一个端子，则只需接电源“-”即可。
说明：对于输入信号非隔离型的温湿度表/PLC模拟量采集模块等二次仪表信号输入“-”可能只有一个端子，则只需接电源“-”即可。
12VDC：输出信号为0-5V输出时所用电源
24VDC：输出信号为4-20mA或0-10mA或0-20mA或0-10V时选用
对于交流供电： 24VAC信号分别接在电源+和电源-（接线不分顺序）
信号输出：电源-作为信号地，它和温度信号、湿度信号之间的电压即为对应的湿度温度测量值。
注：对于交流电源供电传感器如果是电流信号输出必须采用三线制形式。
温度信号输出：绿口 黑口 兰口 黄口 棕口 白口
湿度信号输出：绿口 黑口 兰口 黄口 棕口 白口
工作电源+：红口 黄口工作电源-：绿口
本产品功能、连线示意图均以“
”选为准。
”选为准。
注意：请确认接线无误后再上电测量，传感器信号输出严禁与电源接错而烧坏集成芯片！！！五、产品保修及订购注意事项：
1、订货时说明输入信号类型，信号范围等必要技术参数。订购温湿度变送器时，应说明其使用环境，我公司备有各种型号的产品。特殊产品可以按照用户的要求定做。
2、本产品校准时间间隔为一年。产品保修一年，在质保期内，产品因正常使用和非人为而出现的损坏，我公司对其提供免费维修服务。如保修期过后，我公司仍以成本价负责维修。
3、如您在使用\产品过程中出现一些问题，请勿自行对产品进行拆卸、维修，请及时与我公司售后服务部联系，在工程师的指导下解决您遇到的一些问题 ；如因用户不当操作造成的不良后果由用户自己承担。
4、风道安装探头朝下误差最小。
5、产品通电后请预热30分钟后进入正常测量状态。
6、传感器探头严禁浸水使用！！
