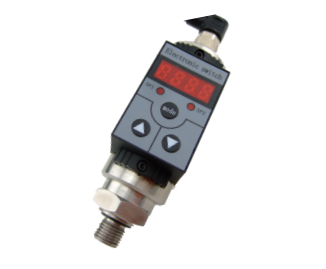

HK-103智能压力开关
一、 概述
HK-103智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。
二、 特点
◆4位数字显示当前压力值
◆压力预设开关点和开关点动作延时功能
◆开关输出功能可选（迟滞功能，窗口功能）
◆设有节点动作发光二级管，便于观察
◆按键调校及现场设置各种参数，操作方便
◆2路开关量输出，带载能力1.2A
◆模拟量输出（4～20mA）或RS485数字输出
◆压力接口可330°旋转
三、 技术参数
|
控制范围
|
-0.1~0~100Mpa
|
控制精度
|
≤±0.5%FS
|
|
稳定性
|
≤0.2% /年
|
显示精度
|
±0.1%FS
|
|
显示方式
|
4位数码管
|
显示范围
|
-1999~9999
|
|
电源范围
|
24V±20%
|
最大功耗
|
< 1W
|
|
负载容量
|
<24V 1.2A
|
开关类型
|
PNP，NPN 可选
|
|
响应时间
|
≤5ms
|
开关寿命
|
>100万次
|
四、外形尺寸
五、安装
5.1机械连接
可以通过压力管接头（DIN3582外螺纹G1/4）（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
5.2电气连接
六、选型表
|
HK-103智能压力开关选型表
|
|||||
|
电器
连接
|
S
|
|
两路开关（赫斯曼）
|
||
|
M
|
|
两路开关（M12-4P）
|
|||
|
A
|
|
一路开关一路模拟（M12-4P）
|
|||
|
A0
|
|
两路开关一路模拟（5芯航插）
|
|||
|
A1
|
|
两路开一路模拟（M12-5P）
|
|||
|
R
|
|
两路开关+RS485(6芯航插)
|
|||
|
螺纹接口
|
G14
|
|
|
G1/4
|
|
|
G12
|
|
|
G1/2
|
||
|
M20
|
|
|
M20x1.5
|
||
|
开关类型
|
P
|
|
PNP
|
||
|
|
|
|
|||
|
量程
|
001
|
0-1bar
|
|||
|
002
|
0-2bar
|
||||
|
......
|
......
|
||||
|
600
|
0-600bar
|
||||
