HK-SBWR/Z系列一体化温度变送器
发布时间：2016-4-13 点击数量：3793
HK-SBWR/Z系列一体化温度变送器
HK-SBWR/Z带热电偶（阻）一体化温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它由热电偶、热电阻与温度变送器模块组成，采用二线制方式，带有非线性校正电路，可直接测量工业过程中－200℃～＋1600℃范围内的液体、气体介质和各种特质的温度，将温度信号转变成与温度信号成线性的4～20mADC电流输出信号，送显示、调节记录仪表或计算机进行集散控制。
本产品广泛应用于石油、化工、冶金、电力、轻工、纺织、食品等行业，可与动圈仪表、数显仪表、记录仪表、调节器、计算机等配套使用，组成各种温度测量控制系统。
特点：
■ 具有高精度的冷端补偿电路，全温度范围内补偿精度±0.5℃；
■ 独创的非线性校正电路，输出信号与被测量温度成线性关系；
■ 内带漂移自校正系统，在整个工作温度范围内保证精度。
技术参数：
■ 基本误差：±0.2% ±0.5% ±1%
■ 环境温度变化影响：
对于0.2级:0.02%F.S/℃
对于0.5级:0.05%F.S/℃
对于1.0级:0.05%F.S/℃
■ 输出： 4-24mADC,二线制传输
■ 供电电压：14-34VDC,额定电压24VDC
■ 负载能力：见下图的Rl～Vs关系
供电电压为时，负载为0-500Ω
■ 热电偶冷端补偿误差：工作温度范围内，小于1℃
■ 工作温度范围：-25～+85℃
■ 储存温度:-25～+125℃
■ 相对湿度：5～95%,无冷凝
■ 现场显示式表头精度：模拟式指针表头为：±2.5%
数字式显示表头为：±1.0%
■ 功耗：＜0.5W

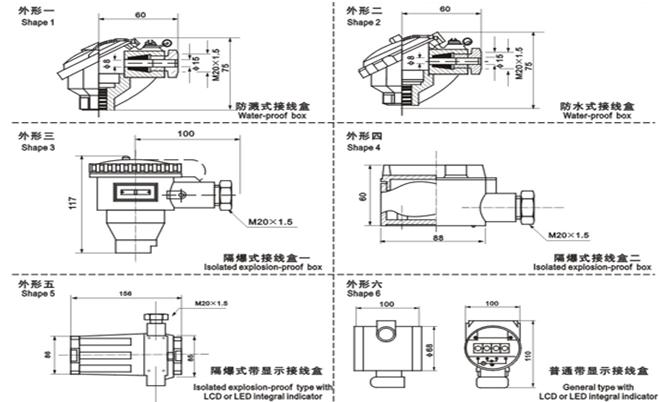

接线盒外形尺寸
装配式
|
固定螺纹
 |
|
d
|
M
|
H
|
S
|
D。
|
公称压力
|
||
|
Φ12
Φ16 |
M27*2
|
32
|
32
|
Φ40
|
10
|
||||
|
活动螺纹
 |
|
d
|
D2
|
D1
|
d0
|
公称压力
|
|||
|
Φ12
Φ16 Φ20 |
Φ70
|
Φ54
|
Φ6
|
常压
|
|||||
|
固定法兰
 |
|
dD2
|
D2
|
D1
|
D0
|
d0
|
H
|
h
|
公称压力
|
|
Φ12
Φ16 Φ20 |
Φ95
|
Φ65
|
Φ45
|
Φ14
|
19
|
3
|
6.4
|
||
|
固定螺纹锥形保护管
 |
|
d
|
M
|
h
|
s
|
D0
|
公称压力
|
||
|
锥形
|
M33*2
|
32
|
36
|
Φ48
|
30
|
||||
铠装式
|
形式
|
|
基本参数\Φ
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
Φ2
|
|

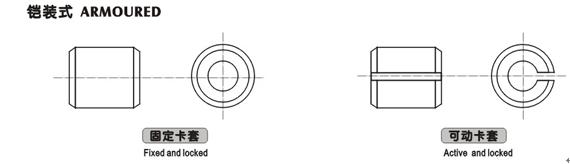

卡套螺纹
 |
|
M
|
M16*15
|
M12*15
|
||||
|
S
|
22
|
19
|
||||||
|
H
|
15
|
|||||||
|
固定卡套公称压力
|
26Mpa
|
|||||||
|
可动卡套公称压力
|
常压
|
|||||||
|
卡套法兰
 |
|
D
|
Φ60
|
Φ50
|
||||
|
D0
|
Φ42
|
Φ36
|
||||||
|
D1
|
Φ24
|
Φ20
|
||||||
|
d0
|
Φ9
|
Φ7
|
||||||
|
s
|
Φ22
|
Φ19
|
||||||
|
固定卡套公称压力
|
25Mpa
|
|||||||
|
可动卡套公称压力
|
常压
|
|||||||
工作端形式均为绝缘型保护管材料的使用温度和热响应时间装配式
|
保护管直径
|
保护管材料
|
使用温度℃
|
响应时间
|
|
|
长期
|
短期
|
|||
|
Φ16
|
钢玉管
|
1600
|
1800
|
＜150
|
|
高铝管
|
1300
|
1600
|
||
|
1Cr18Ni8Ti
|
-200~+800
|
900
|
＜90
|
|
|
Cr25Ti
|
1000
|
1100
|
||
|
碳钢20#
|
-200~+600
|
800
|
||
|
Φ20
|
钢玉管
|
1600
|
1800
|
＜240
|
|
高铝管
|
1300
|
1600
|
||
|
1Cr18Ni8Ti
|
-200~+800
|
900
|
＜90
|
|
|
Cr25Ti
|
1000
|
1100
|
||
|
碳钢20#
|
-200~+600
|
800
|
||
|
Φ25
|
钢玉管
|
1600
|
1800
|
＜360
|
|
高铝管
|
1300
|
1600
|
||
|
1Cr18Ni8Ti
|
-200~+800
|
900
|
＜90
|
|
|
Cr25Ti
|
1000
|
1100
|
||
|
碳钢20#
|
-200~+600
|
800
|
||
铠装式
|
套管直径
|
Φ2
|
Φ3
|
Φ4
|
Φ5
|
Φ6
|
Φ8
|
|
热电偶响应时间(S)
|
＜0.5
|
＜1.2
|
＜2.5
|
＜4
|
＜6
|
＜8
|
|
热电阻响应时间(S)
|
-
|
＜3
|
＜5
|
＜8
|
＜12
|
＜15
|

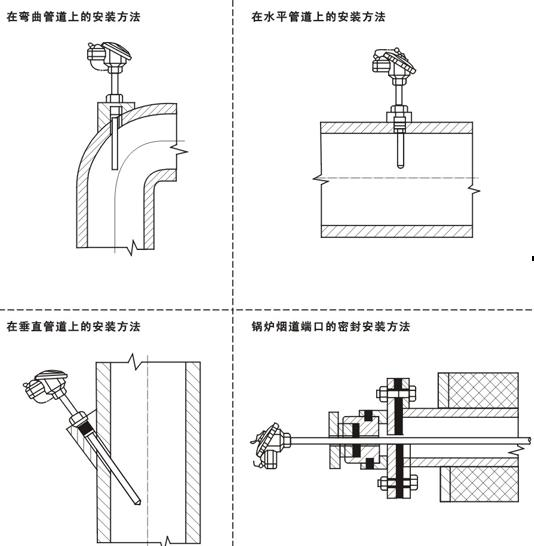

安装方法:
订货须知：
订货时应注明：
1：产品名称
2：型号
3：分度号
4：测温范围
5：总体精确度及保护管材料、外径、总长、插入深度
6：安装联接方式
7：环境温度
8：防暴型产品的防爆标志
9：数量
10：交货期
·用户订货时若没注明精确度，则对SBWR系列带热电偶的一体化温度变送器提供1级产品；对SBWZ系列带热电偶·的一体化温度变送器提供0.5级产品。
·带工业装配式热电偶(阻)一体化温度变送器保护管总长=插入深度+150mm
特殊规格订赏可经双方协商决定o
·订货举例：
★本安型HK-SBWR系列带铂电阻的—体化量度变送器PT100， 0℃～100℃总体精确度±0.5%，保护管材料1Cr18Ni9Ti，外径Φ16，总长=350mm，插入深度=200mm，固定螺纹安装M20×1.5，环境湿度-25～+85℃，二线制传输方式，一体化现场安装非隔离型，防爆标志为Exiall CT5
则型号为:HK-SBWR-246PW/G230i/350×200/0-100℃(固定螺纹M20×l 5,保护管材料1Cr18Ni9Ti
★隔爆型SBWR 系列带铠装热电偶的—体化温度变送器
K型，200℃-800℃，总体精确度±1%保护管材料1Cr18Ni9Ti
铠装热电偶外径Φ6，总长=1000mm，插入深度=850mm，固定卡套螺纹安装，环境温度-25℃～120℃，二线制传输方式，—体化现场安装非隔离型，防爆标志为Exd Ⅱ BT4 则型号为： SBWR216TW/K240J/1000×850/200～800℃(保护管材料
1Cr18Ni9Ti)
★显示型HK-SBWR系列带工业装配式热电偶的一体化温度变送器
S型液晶显示，总体精确度±1%保护管材料钢玉管，保护管
外径Φ2,0总长=1000mm，插入深度=850mm，固定螺纹安装，
M12×1，环境温度-25℃～+120℃，二线制传输方式，一体化现场安
装非隔离型．防爆标志为Exd Ⅱ BT4，则型号为：HK-SBWR256TY/G25Dd/1000×850/200～1600℃(保护管材料钢玉管,固定螺纹M12×1)
选型说明：
|
HK-SBWR/Z
|
温度变送器一体化
|
||||||
|
|
热电阻热电偶
|
||||||
|
|
代码
|
传感器种类
|
|||||
|
|
1
|
S型热电偶
|
|||||
|
|
2
|
Pt100热电阻（500℃以下量程推荐）
|
|||||
|
|
3
|
B型热电偶
|
|||||
|
|
4
|
K型热电偶
|
|||||
|
|
|
代码
|
信号类型
|
||||
|
|
|
A
|
输出信号4～20mA 文字注明量程
|
||||
|
|
|
B
|
输出信号1～5 V 文字注明量程
|
||||
|
|
|
F
|
热电阻、电偶
|
||||
|
|
|
|
代码
|
过程连接方式
|
|||
|
|
|
|
80
|
M27×2外螺纹
|
|||
|
|
|
|
90
|
DN50法兰连接
|
|||
|
|
|
|
99
|
定制各规格法兰、各种螺纹连接 用文字注明要求
|
|||
|
|
|
|
|
代码
|
显示表头选项
|
||
|
|
|
|
|
B
|
普通型（不带显示表头）
|
||
|
|
|
|
|
C
|
带LCD表头（液晶显示）
|
||
|
|
|
|
|
E
|
带LED表头（数码显示）
|
||
|
|
|
|
|
|
代码
|
外壳选项
|
|
|
|
|
|
|
|
1
|
标准防水外壳
|
|
|
|
|
|
|
|
2
|
铸铝外壳Φ65×88
|
|
|
|
|
|
|
|
3
|
显示表头外壳Φ65×114 （带显示表头必须选择该项）
|
|
|
|
|
|
|
|
|
代码
|
保护管长度（单位mm）
|
|
|
|
|
|
|
|
L
|
文字注明 例保护管150mm则代码为L150
|
|
|
|
|
|
|
|
|
|
|
HK-SBWR/Z
|
2
|
A
|
80
|
E
|
1
|
L150
|
选型举例
|
