HY-3051防爆型压力变送器
发布时间:2016-4-14 点击数量:4270
HY-3051防爆型压力变送器
HY-3051防爆型压力变送器品种规格齐全、安装使用简便、安全防爆,本安防爆和隔爆可选择。可广泛应用于石化、电力、冶金、制药、食品加工等行业,产品符合“IEC”标准,防爆型压力变送器选用国际著名公司高精度、高稳定性压力传感器组件,经过高可靠性的放大电路及精密温度补偿,将被测介质的绝压或表压转换成4~20mA,0~5VDC,0~10VDC及1~5VDC等标准电信号。高质量的传感器、全密封焊接的封装技术以及完善的装配工艺确保了该产品的优异质量和最佳性能。该产品有多种接口形式和多种引线方式,能够最大限度的满足客户的需要,适用于与各种测量控制设备配套使用。
表 压 0~0.01MPa至0~250MPa
绝 压 :0~0.1MPa至0~250MPa
真 空 0~-0.1MPa
介质温度: -30~+85℃
环境温度 -20~+85℃
工作原理:
HY-3051防爆型压力变送器由一体化智能传感器和外围电路组成。传感器部分由压力传感器、信号调制电路、专用数字处理芯片、温度传感器和数据存储器等组成,外围电子线路部分由LCD显示屏、功能键和EMC电路组成。压力信号经压力传感器转换为电信号,电信号经调制后送到专用数字处理芯片进行数据处理,然后转换为与压力信号对应4~20mA输出信号,并在电流信号上叠加HART数字信号以进行通讯.
技术指标:
测量介质:与316不锈钢兼容的各种液体﹑气体或蒸汽
测量范围:
1、表压:0~0.01MPa至0~250MPa
2、绝压:0~0.1MPa至0~250MPa
3、真空:0~-0.1MPa
过载压力:2倍满量程或300MPa,取较小值

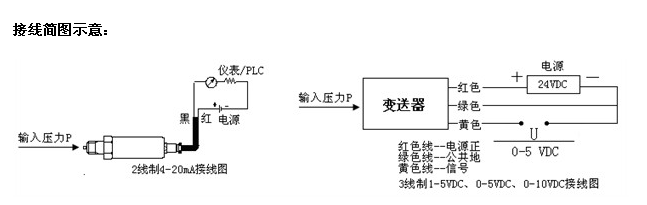

输出信号:4~20mA (两线制)、0-10VDC、0-5VDC、1-5VDC(三线制)
供电电压
1、17~36VDC(两线制)
2、24±5VDC(三线制)
介质温度:-30~+85℃
环境温度:-20~+85℃
储存温度:-40~+90℃
相对湿度:0%~100%
上升时间:小于5毫秒可达到90%FS
准确度:1级,0.5级,0.25级
零点调节:输出量程的±8%
量程调节:输出量程的±20%
温度补偿:≤±0.05FS/℃(温度范围:-20~85℃,包括零点和量程的温度影响)
温度范围:0-70℃
稳定性
1、典型:±0.1%FS
2、最大:±0.2%FS
介质接触材料:316不锈钢
外壳材料:304或316不锈钢
安装方式:螺纹安装
压力接口:M20×1.5﹑M12×1﹑G1/4﹑G1/2 阳螺纹等
引线方式:四芯屏蔽电缆(防护等级IP68)
产品特点:
1、小体积、高稳定性、高灵敏度
2、全密封焊接结构
3、多种量程选择﹑用户调试方便
4、防雷击﹑防射频干扰
5、具有零点/满量程可调的选购件
6、可选用小型一体化液晶显示
应用行业:
1、工业现场过程压力检测
2、实验室压力校验系统
3、航海及船舶制造
4、航空及飞机制造
5、空分设备及热电机组
6、能源管理系统
7、液压及气动测控系统
LNG低温压力测量、CNG压力测量天然气控制系统、天然气压缩机、加气机,油井平台、井口压力设备、防喷器、管道设备、矿井油罐、油品的存储和运输监测、石油化工设备、炼油,氧气传输系统和管道、氢气设备电站、锅炉、热电机组等,石化、环保、空压、轻工、机械、冶金,其它有防爆要求的压力测量环境。

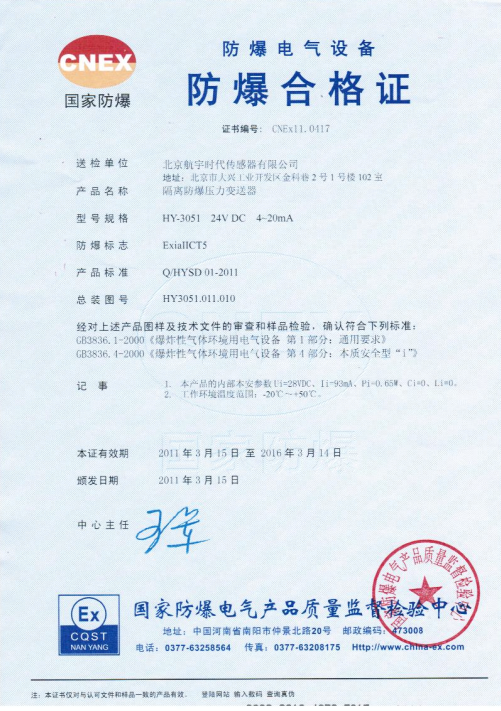

防爆证书:
产品选型
HY-3051
|
防爆压力变送器
|
||||||
|
压力类型
|
表压(G可不标); 绝压(A) ;差压(D)
|
|||||
|
量 程
|
( 0~ X MPa) 测量范围
|
|||||
|
|
代号
|
综合精度(线性+重复性+迟滞)
|
||||
|
1
|
±0.5%FS
|
|||||
|
2
|
±0.25%FS
|
|||||
|
3
|
±0.1%FS
|
|||||
|
代号
|
信 号 输 出
|
|||||
|
A1
|
4~20mA
|
|||||
|
V1
|
1~5V DC
|
|||||
|
V2
|
0~5V DC
|
|||||
|
V3
|
0.5~4.5V DC
|
|||||
|
代号
|
附加功能
|
|||||
|
F1
|
M20x1.5 外螺纹
|
|||||
|
F2
|
G1/4外螺纹
|
|||||
|
F0
|
特殊
|
|||||
|
W1
|
电缆型(IP67,2m)
|
|||||
|
W2
|
赫斯曼插座型(IP65,DIN43650)
|
|||||
|
W3
|
外形图(三)
|
|||||
|
W4
|
外形图(四)
|
|||||
|
W0
|
特殊
|
|||||
|
L1
|
指针表(0~100%)显示
|
|||||
|
L2
|
31/2LCD显示
|
|||||
|
L3
|
31/2LED显示
|
|||||
|
P
|
齐平膜型
|
|||||
|
E
|
本安Ex iaII CT5
|
|||||
|
D
|
隔爆Ex dII CT6
|
|||||
|
|
||||||
HY-3051 —1 —A1 —F1 —W3 —D 防爆压力变送器
|
