HK-620D卡箍数显平膜卫生型压力变送器

发布时间：2016-6-3 点击数量：1623




HK-620D卡箍数显平膜卫生型压力变送器

HK-620D卫生型压力变送器，采用世界最先进的隔离式扩散硅压力敏感
组件和高品质的集成电路组装而成，它具有高品质低价位、能适应在各种工业应
用的特点， 是扩散硅精密机械加工、 温度补偿、 模拟信号处理技术的结晶。 标
准的4--20mADc电流信号输出， 二线制工作，带负载抗干扰的能力强。该系列变
送器质量轻，便于拆装，使用更方便免维护；卡箍速拆装的平膜面结构满足清洗
需求316L不锈钢测量膜片，连接处均用不锈钢材质，无卫生死角，满足国家卫生
标准本产品广泛应用于制药、食品、酿酒等部门。
    2、HK-620D卫生型压力变送器主要功能特点及其适用领域

主要功能特点

  适用领域
◆ 将接收到的压力信号转换成4-20mA、0-10V等标准电信号输出
  ◆ 食品、饮料、乳业、酿酒、自来水厂、制药等
◆ 316L不锈钢测量膜片，卡箍快装式测量头，满足蒸汽清洗要求
  ◆ 水处理工程、环保净化、水产养殖、农业灌溉、畜牧业等
◆ 高品质、高稳定性，适应各种工业应用
  ◆ 造纸、纺织、陶瓷、电力、冶金、化纤、橡胶等工业领域
◆ 测量精度可达 ±0.5%FS，可选±0.2%FS
  ◆ 石油、化工、煤矿、科学实验、航空航天等

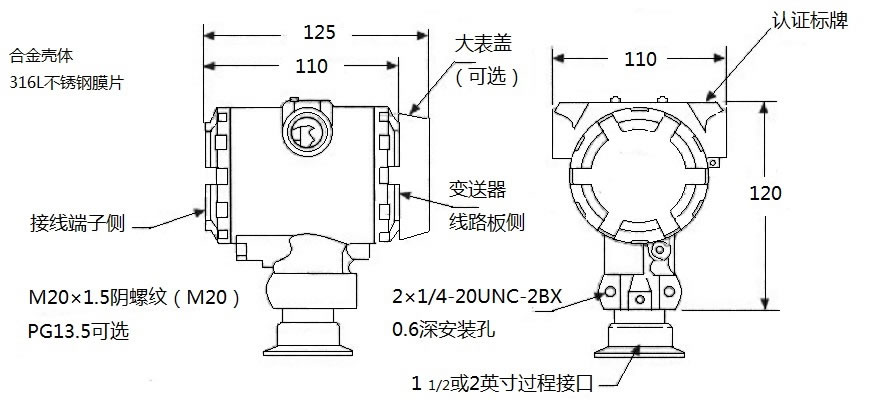

    3、HK-620D卫生型压力变送器技尺寸图
尺寸图       图中单位（mm）
    4、HK-620D卫生型压力变送器技术参数

 工作方式


 额定工作条件
 测量原理
 扩散多晶硅
 工作温度
 -25～80℃
 输入信号

 防护等级
 IP65
 测量变量
 表压或绝压
 环境温度影响
 0.15%FS/10K
 测量范围
 a. 非隔离式 0～500Pa 至0～3kPa
 防爆等级
 a. 本安型iaⅡCT6 仅限防爆型产品

 b. 隔离式 0～3kPa 至0～60MPa 特殊100MPa

 b. 隔爆型dⅡBT4 仅限防爆型产品
 输出信号

 过压极限
 标定压力值的2 倍
 二线制
 4～20mA
 过程连接
 卫生型卡箍快装 （可选法兰连接）
 三线制
 0～5V、0～10V、1～5V
 主体接液材质
 316L不锈钢
 负载电阻
 0～750Ω（一般采用250Ω）
 外磁场强度
 ≤400A/m
 测量精度
±0.5%FS可选±0.2%FS
 电缆接口
 M20×1.5 螺纹
 被测介质
 液体、气体、蒸汽、浆体
 供电电压
 12～36VDC（一般24VDC）

   5HK-620D卫生型压力变送器技术选型


HK-620D
 卫生型压力变送器  卫生型绝压变送器

代码
 变送器类型
WSG
 压力变送器（测量表压 以大气压为参考点）
WSA
 绝压变送器（测量真空 以真空为参考点）又名卫生型真空变送器

代码
 量程
单位
代码举例
可选范围
9K＿
 横线上填量程
kPa
需 800Pa 量程 代码应为 9K0.8
500Pa～100MPa
9M＿
 横线上填量程
MPa
需 25MPa 量程 代码应为 9M25
500Pa～100MPa

代码
 信号类型
A
 输出信号 4～20mA
S
 输出信号4～20mA+Hart数字通讯协议

代码
 过程接液材质
50
 SUS316不锈钢

代码
 现场显示
1
 标准型
2
 数字显示型

代码
 过程连接（特殊规格可定做）
B
 DN50法兰   2”法兰代码为BZ
C
 DN80法兰   3”法兰代码为CZ
E
 DN100法兰  4”法兰代码为EZ
F
 11/2”卫生型卡箍
G
 定做特殊结构尺寸


HK-620D
WSG
 9K5
A
 50
 1
F
选型举例
