HK-619F防腐防爆液位变送器
发布时间：2016-7-7 点击数量：3333
HK-619F防腐防爆液位变送器
防腐型投入式液位变送器，采用进口不锈钢隔离膜片的高精度、高稳定性力敏芯片经合理精密的结构设计和厚膜技术温度补偿、信号放大、V/I转换，对不锈钢壳体进行全密封焊接，有通气导管的防水电缆，使传感器背压腔与大气连接，从而制成工业标准的4～20mA或0～10mA信号输出且性能稳定可靠的全固态产品。 壳体为全聚四氟乙烯材料，耐腐性极强。该变送器广泛用于煤油炼油厂、化工厂、玻璃厂、污水处理厂对油井、油罐、油池及对各种强腐蚀性液体静态、动态液位的测量与控制
一、防腐型投入式液位变送器概述
防腐型投入式液位变送器，和液体接触部分全部采用全四氟乙稀材料制做，具有耐高温、耐腐蚀、防堵塞，广泛用于常压的任何液体的液位的测量（对四氟乙稀有腐蚀的介质除外）。
防腐型投入式液位变送器采用二线制，4～20mA 输出，24V直流供电，直接投入液体使用即可。
防腐型投入式液位变送器，和液体接触部分全部采用全四氟乙稀材料制做，具有耐高温、耐腐蚀、防堵塞，广泛用于常压的任何液体的液位的测量（对四氟乙稀有腐蚀的介质除外）。
防腐型投入式液位变送器采用二线制，4～20mA 输出，24V直流供电，直接投入液体使用即可。
二、防腐型投入式液位变送器特点
1 稳定性好，精度高，耐高温，耐腐蚀，防堵塞。
2 直接投入被测介质中，安装使用相当方便。
3 固态结构，无可动部件，高可靠性，使用寿命长。
4 广泛用于对任何液体的液位测量（对四氟乙稀有腐蚀的介质除外）。
从水、油、酸、碱、盐到粘度较大的糊状物都可以进行高精度的测量，不受被测介质起泡、沉积、电气特性的影响。
5 具有电源反相极性及过载限流保护
1 稳定性好，精度高，耐高温，耐腐蚀，防堵塞。
2 直接投入被测介质中，安装使用相当方便。
3 固态结构，无可动部件，高可靠性，使用寿命长。
4 广泛用于对任何液体的液位测量（对四氟乙稀有腐蚀的介质除外）。
从水、油、酸、碱、盐到粘度较大的糊状物都可以进行高精度的测量，不受被测介质起泡、沉积、电气特性的影响。
5 具有电源反相极性及过载限流保护
三、防腐型投入式液位变送器技术指标
1. 压力形式：表压/绝压/负压
2.量程：0~1米~500米
3.介质：强腐蚀性液体
4.精度：0.1级 0.25级 0.5级
5.供电：12~36VDC（24VDC）
6.输出：4mA~20mA/0V~10V /0V~5V
7.负载电阻：R=（U-12.5）/0.02-RD 其中：U为电源电压，RD为电缆内阻
8.过载能力：300%FS
9.响应时间：《1ms
10.接口：投入式、法兰式
11. 温度：-20~125℃（以不凝固为准）
12.防爆等级：本安型ExiaIICT6

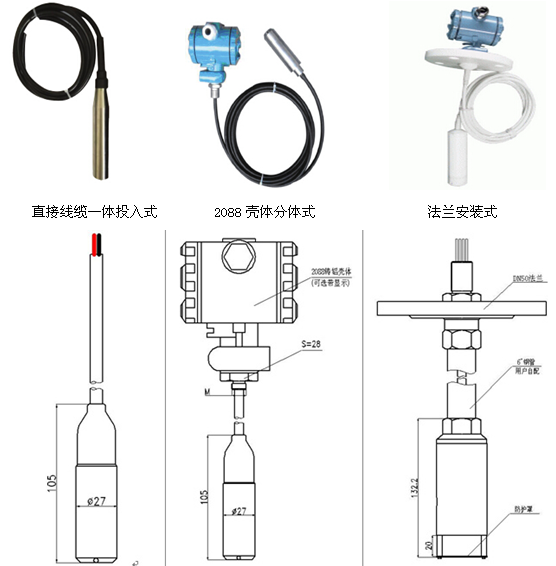

四、外型尺寸

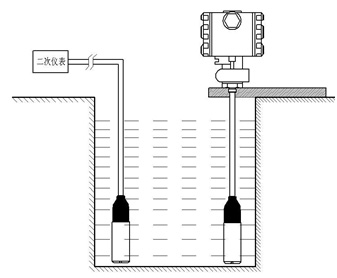

安装示意图：（仅供参考）
 （静水） |
1. 在开口容器中测量静止流体液位时，把液位变送器垂直投入到容器的底部，在容器的开口处将连接变送器的电缆线和接线盒固定。当介质粘稠度较大时，可以加装套管或者支架，保证变送器可以投入到容器的底部。
2. 在流动的水中测量水位时，可以在水道中插入一根钢管，内径在50厘米左右，在浸入水中的管子位于 水流方向的反向开若干小孔，使水进入管中。当水、道中介质波动和泥沙较大时，可以通过加装阻尼装置的方法过滤泥沙和消除动态压力和波浪的不利影响，保证测量准确。 3. 露天安装时，应尽量把变送器接线盒至于通风干燥处，避免阳光直接照射和雨淋，造成壳体温度过高。产品安装与于多雷地区时，订货时应注明防雷，同时建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地，可降低雷电对变送器损坏的概率。或进水，进而损坏内部电路板。 |

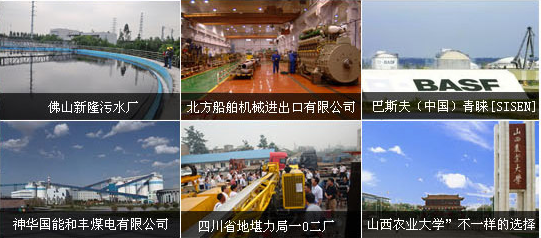

工程案例：
选型提示
1. 被测介质应与接触产品部分的材料相兼容，同时需要注明被测介质在测量状态时的密度(水除外)；
2. 电缆线材质有两种，聚氨脂较为柔软，耐磨性好，可选择使用。在没有特殊注明要求的情况下，按聚乙烯电缆材料供货；
3. 产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地；
4、特殊要求，敬请与本公司商洽，并在订单中予以注明。
1. 被测介质应与接触产品部分的材料相兼容，同时需要注明被测介质在测量状态时的密度(水除外)；
2. 电缆线材质有两种，聚氨脂较为柔软，耐磨性好，可选择使用。在没有特殊注明要求的情况下，按聚乙烯电缆材料供货；
3. 产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地；
4、特殊要求，敬请与本公司商洽，并在订单中予以注明。
产品选型
|
HK-619F
|
防腐防爆液位变送器
|
||||||
|
|
量 程
|
测量范围
|
|||||
|
0~X mH2O或0~X KPa
|
|||||||
|
|
代号
|
结构形式 （最大使用量程范围）
|
|||||
|
|
C1
|
一体投入式 ： （0~500mH2O）
|
|||||
|
|
C2
|
分体投入式 ： （0~10mH2O）
|
|||||
|
|
C3
|
插入长杆式 ： （0~4 mH2O）
|
|||||
|
|
C4
|
A法兰式投入式（0~10 mH2O）法兰杆式（0~4 mH2O）
|
|||||
|
|
|
代号
|
综合精度（线性+重复性+迟滞）
|
||||
|
|
0
|
0.1%FS
|
|||||
|
|
1
|
0.25%FS
|
|||||
|
|
2
|
0.5%FS
|
|||||
|
|
代号
|
信 号 输 出（标准供电电源）
|
|||||
|
|
A1
|
4~20mA （12~36V DC）
|
|||||
|
|
V1
|
0~10V DC （12~36V DC）
|
|||||
|
|
V2
|
0~5V DC （12~36V DC）
|
|||||
|
|
S1
|
RS485 （5~9V DC）
|
|||||
|
|
代号
|
附加功能
|
|||||
|
|
F1
|
G11/2 阳螺纹（分体式、插入式）
|
|||||
|
|
F2
|
DN20法兰 （分体式、插入式）
|
|||||
|
|
F0
|
特殊（现场带显示表头）
|
|||||
|
|
E
|
本安防爆型Ex iaIICT5
|
|||||
|
|
R
|
防腐型
|
|||||
|
|
|
||||||
|
HK-619F （0~10mH2O） —C1 —1 —A1 —E -R 防腐投入式液位变送器
|
|||||||
