CF信号隔离变送器

发布时间:2016-12-16 点击数量:2390





CF系列信号隔离变送器



产品型号
CF01 热电阻、热电偶温度信号隔离器
输入信号:热电阻(PT100CU50 热电偶(KS E T J)
输出信号:05V  15V  010V 420mA  020mA  010mA
CF02直流模拟信号隔离变送器
输入信号:05V  15V  010V 420mA  020mA  010mA ±5V ±10V
输出信号:05V  15V  010V 420mA  020mA  010mA ±5V ±10V
CF03二线制隔离器配电器
输入信号:420mA(为输入端二线制变送器提供环路供电)
输出信号:05V  15V  010V 420mA  020mA  010mA
工作电源:12Vdc  24Vdc  220Vac
CF04 电位器信号隔离器
输入信号:电位器
输出信号:05V  15V  010V 420mA  020mA  010mA
CF05 脉冲频率信号隔离器
输入信号:0100HZ  01KHZ  05KHZ 010KHZ 0100KHZ等频率信号
输出信号:05V  15V  010V 420mA  020mA  010mA
CF06 交流信号隔离器
输入信号:0-5A交流电流  0-500V以下交流电压
输出信号:05V  15V  010V 420mA  020mA  010mA
CF07  mV信号隔离器变送器
输入信号:010mV  020mV  030mV
输出信号:05V  15V  010V 420mA  020mA  010mA
CF08 无源信号隔离器
输入信号:420mA
输出信号:420mA
CF21一入二出信号隔离分配器
输入信号:105V  15V  010V 420mA  020mA  010mA
输出信号:205V  15V  010V 420mA  020mA  010mA
CF41 一入四出信号隔离器分配器
输入信号:105V  15V  010V 420mA  020mA  010mA
输出信号:405V  15V  010V 420mA  020mA  010mA
隔离变送
信号隔离   输入、输出、电源三端隔离,对后端设备隔离保护,消除对地回路干扰。
信号转换   各种信号相互转换,匹配各种信号接口设备。
技术参数
      优于0.2%FS
输入信号  热电阻信号、热电偶信号、MV信号、脉冲频率信号、电位器信号、交流电流信号、交流电压信号、各种模拟信号等。
输出信号  05V  15V  010V 420mA  020mA  010mA ±5V ±10V
输入阻抗  电流输入<100Ω;电压输入:>120KΩ
负载能力  电流输出:<600Ω;电压输出:>5KΩ
辅助电源  24Vdc12Vdc220Vac
消耗功率  <0.85W
使用温度  -10—60

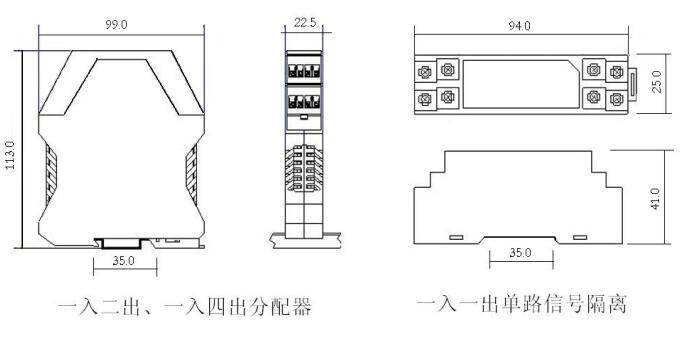

外形尺寸  单路95×41×25mm  一入二出113×99×22.5mm
安装方式  35mm卡轨
产品选型
请根据产品型号选定输入信号、输出信号、工作电源。V1表示24VDC工作电源,V2表示12V工作电源。 完整的型号构成:产品类型/输入信号/输出信号/工作电源
如:CF02/4-20MA/0-5V/V1 表示CF02直流信号隔离器,输入4-20mA,输出0-5Vdc,工作电源24Vdc.
提别提示
电流信号输入:输入电流信号为有源信号时,请选用CF02型隔离器,该型号隔离器不向输入端提供环路电压;输入端为二线制变送器时,请选用CF03隔离配电器,为前端二线制变送器提供环路电压。
电流信号输出:所有电流信号输出的产品默认为有源输出,如后端接收设备提供环路电源,订货时请特别说明。
品质保证
一流的研发能力、专业的生产技术和多年的生产经验造就了高品质的产品,成为行业的领跑者。
三年的质保承诺,更值得信赖。

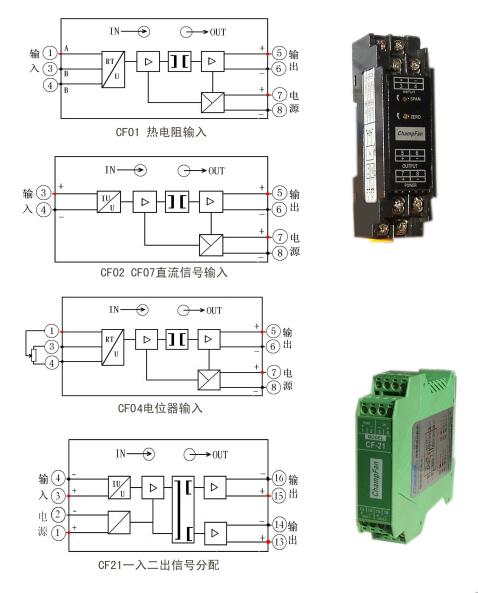

接线端子定义
