HK-710-2通用轴式静态扭矩传感器
发布时间：2000-4-16 点击数量：3953
|
■ HK-710-2 扭矩传感器
HK-710-2 Torque Sensor
|
|
适用于静态、非连续旋转的扭矩力值的测量与控制。
Apply to static, non-continuous rotation of the torque force values measured.
|
|
量程 Range
100,200,300,500,1000,2000,3000,5000N.m
|
技术参数 Technical Parameter
|
额定载荷 Rated Load
|
100～5000N.m
|
|
综合精度 Comprehensive Precision
|
0.1 0.2 0.3(线性+滞后+重复性)
|
|
灵敏度 Sensitivity
|
1.0～2.0 mV/V
|
|
蠕变 Creep
|
±0.1～±0.05 %F·S/30min
|
|
零点输出 Zero Output
|
±1 %F·S
|
|
零点温度影响 Temperature Effect On Zero
|
±0.05 %F·S/10℃
|
|
输出温度影响 Temperature Effect On Output
|
±0.05 %F·S/10℃
|
|
工作温度 Operating Temperature Range
|
-20℃～+65℃
|
|
输入阻抗 Input Resistance
|
380±10 Ω 或 750±15 Ω
|
|
输出阻抗 Output Resistance
|
350±3 Ω 或 700±5 Ω
|
|
绝缘电阻 Insulation Resistance
|
>5000 MΩ
|
|
安全过载 Safe Load Limit
|
120% F·S
|
|
供桥电压 Bridge Voltage
|
建议 10VDC,可以配放大器24V，输出4-20mA,0-10V,±5V，±10V等
|
|
材质 Material
|
合金钢 Alloy Steel
|
|
传感器接线方式
Load Cell Mode of Connection
|
输入+:红 Input+:Red
输入-:黑 Input-:Black
输出+:绿 Output+:Green
输出-:白 Output-:White
|

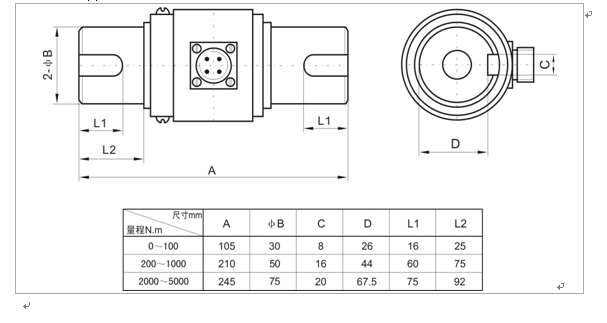

外型图 Appearance Picture 尺寸 Size(mm)
.jpg)
