HK-614G超高温压力变送器
发布时间:2017-10-19 点击数量:2712
HK-614G超高温压力变送器
详情说明
超高温压力传感器采用特殊进口材质、隔离式膜片设计、水循环冷却方式,测量介质温度可达1300℃,适用于发动机燃气、窑炉等高温介质的压力测量与控制。
此类传感器通常也称为:超高温压力变送器、超高温压力传感器、燃油压力传感器、窑炉压力传感器,水冷式压力传感器、水冷式压力变送器。
超高温压力传感器主要技术参数:
量 程: 0~1~150(MPa)
综合精度: 0.2%FS、0.5%FS、1.0%F
输出信号: 1.0mV/V、1.5mV/V、2.0mV/V(四线制) 4-20mA,0-5/0-10VDC
供电电压: 10DCV(6~12DCV) ,变送器24V(10-30)VDC
介质温度: 0~1300℃
环境温度: 常温(-20~85℃)
负载电阻: 电流输出型:最大800Ω;电压输出型:大于50KΩ
绝缘电阻: 大于2000MΩ (100VDC
密封等级: IP65
长期稳定性能: 0.15%FS/年
振动影响: 在机械振动频率20Hz~1000Hz内,输出变化小于0.1%FS
电气接口: 四芯电缆线机械连接: M18×1.5其它螺纹根据客户要求定做
此类传感器通常也称为:超高温压力变送器、超高温压力传感器、燃油压力传感器、窑炉压力传感器,水冷式压力传感器、水冷式压力变送器。
超高温压力传感器主要技术参数:
量 程: 0~1~150(MPa)
综合精度: 0.2%FS、0.5%FS、1.0%F
输出信号: 1.0mV/V、1.5mV/V、2.0mV/V(四线制) 4-20mA,0-5/0-10VDC
供电电压: 10DCV(6~12DCV) ,变送器24V(10-30)VDC
介质温度: 0~1300℃
环境温度: 常温(-20~85℃)
负载电阻: 电流输出型:最大800Ω;电压输出型:大于50KΩ
绝缘电阻: 大于2000MΩ (100VDC
密封等级: IP65
长期稳定性能: 0.15%FS/年
振动影响: 在机械振动频率20Hz~1000Hz内,输出变化小于0.1%FS
电气接口: 四芯电缆线机械连接: M18×1.5其它螺纹根据客户要求定做

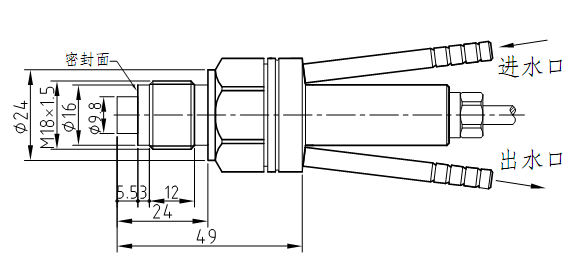

外形尺寸
产品选型
HK-614
|
高温压力变送器
|
|||||||
|
压力类型
|
表压(G可不标); 绝压(A)
|
||||||
|
量 程
|
测量范围
|
||||||
|
(0~ X KPa或MPa)
|
|||||||
|
|
代号
|
使用温度范围
|
|||||
|
C1
|
-40°C~+150°C
|
||||||
|
C2
|
-40°C~+200°C
|
||||||
|
C3
|
-55°C~+250°C
|
||||||
|
C4
|
-25°C~+350°C
|
||||||
|
C5
|
0°C~+1300°C(高温水冷)
|
||||||
|
代号
|
综合精度(线性+重复性+迟滞)
|
||||||
|
0
|
±1.0%FS
|
||||||
|
1
|
±0.5%FS
|
||||||
|
2
|
±0.25%FS
|
||||||
|
代号
|
信 号 输 出(标准供电电源)
|
||||||
|
A1
|
4~20mA (12~36V DC)
|
||||||
|
V1
|
1~5V DC (12~36V DC)
|
||||||
|
V2
|
0~5V DC (12~36V DC)
|
||||||
|
代号
|
附加功能
|
||||||
|
F1
|
M20x1.5 外螺纹
|
||||||
|
F2
|
G1/4外螺纹
|
||||||
|
F0
|
特殊(带表头LCD显示)
|
||||||
|
W1
|
电缆型(IP67,2m)
|
||||||
|
W2
|
插座型(IP65,DIN43650)
|
||||||
|
P
|
齐平膜型
|
||||||
|
E
|
本安防爆型Ex iaIICT5
|
||||||
|
|
|||||||
HK-614G(0~10MPa)—C1 —1 —A1 —F1 —W1 —E 超高温压力变送器
|
选型提示:
1. 产品的使用温度范围可分选五项(C1、C2、C3、C4、C5),用户可根据工矿要求确定最适合的使用温度范围,使其产品选型更经济。
2. 选型附加功能代号“E” 本安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
1. 产品的使用温度范围可分选五项(C1、C2、C3、C4、C5),用户可根据工矿要求确定最适合的使用温度范围,使其产品选型更经济。
2. 选型附加功能代号“E” 本安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。

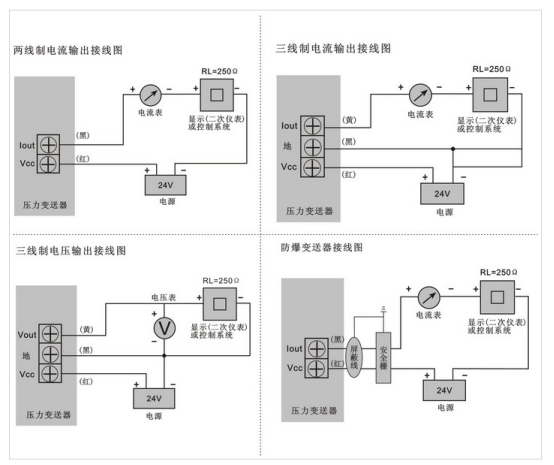

电气接线图:
