HK-710N拧紧机扭矩传感器
发布时间：2017-10-23 点击数量：1470
HK-710N拧紧机扭矩传感器
一、简介：
HK-710N系列静止扭矩传感器两端法兰，主要用于拧紧机，由于出色的稳定性、较高的测量精度和较高的性价和更加简单的监控方式比而受到用户的赞誉。传感器的测量弹性体不参与相对运动，测试弹性体受的是相对反作用力，安装时是一端固定，另一端受力。
二、基本原理：
扭矩的测量：采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。或者直接输出标准4～20mA电流信号及1～5V电压信号。
HK-710N系列静止扭矩传感器两端法兰，主要用于拧紧机，由于出色的稳定性、较高的测量精度和较高的性价和更加简单的监控方式比而受到用户的赞誉。传感器的测量弹性体不参与相对运动，测试弹性体受的是相对反作用力，安装时是一端固定，另一端受力。
二、基本原理：
扭矩的测量：采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。或者直接输出标准4～20mA电流信号及1～5V电压信号。
三、产品特点：
1、适用于检测非旋转体的扭矩值.最大偏转角度为≯360度。
2、开机即可进入工作状态，勿需预热过程。
3、检测精度高、稳定性好、抗干扰性强。
4、不需反复调零即可连续测量正反扭矩。
5、体积小、重量轻、易于安装。
6、传感器可脱离二次仪表独立使用，只要按插座针号提供+24V电源即可输出阻抗与扭矩成正比的电流、电压或频率信号。
1、适用于检测非旋转体的扭矩值.最大偏转角度为≯360度。
2、开机即可进入工作状态，勿需预热过程。
3、检测精度高、稳定性好、抗干扰性强。
4、不需反复调零即可连续测量正反扭矩。
5、体积小、重量轻、易于安装。
6、传感器可脱离二次仪表独立使用，只要按插座针号提供+24V电源即可输出阻抗与扭矩成正比的电流、电压或频率信号。
技术指标（根据客户要求定制）
|
参 数
|
单 位
|
技术参数
|
参 数
|
单 位
|
技术参数
|
|
灵敏度
|
mV/V
|
1.0~2.0±0.05
|
灵敏度温度系数
|
≤%F·S/10℃
|
±0.1
|
|
非线性
|
≤%F·S
|
±0.25
|
工作温度范围
|
℃
|
-20℃～+80℃
|
|
滞 后
|
≤%F·S
|
±0.25
|
输入电阻
|
Ω
|
350±20Ω
|
|
重复性
|
≤%F·S
|
±0.02
|
输出电阻
|
Ω
|
350±5Ω
|
|
蠕 变
|
≤%F·S/30min
|
±0.25
|
安全过载
|
≤%F·S
|
150%F·S
|
|
零点输出
|
≤%F·S
|
±1
|
绝缘电阻
|
MΩ
|
≥5000MΩ（50VDC）
|
|
零点温度系数
|
≤%F·S/10℃
|
±0.1
|
推荐激励电压
|
V
|
10V～15V
|

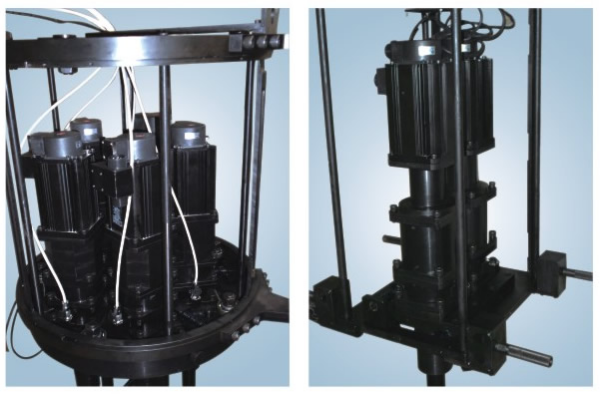

安装实物图
