HK-711小体积扭矩传感器

发布时间：2017-11-2 点击数量：3319

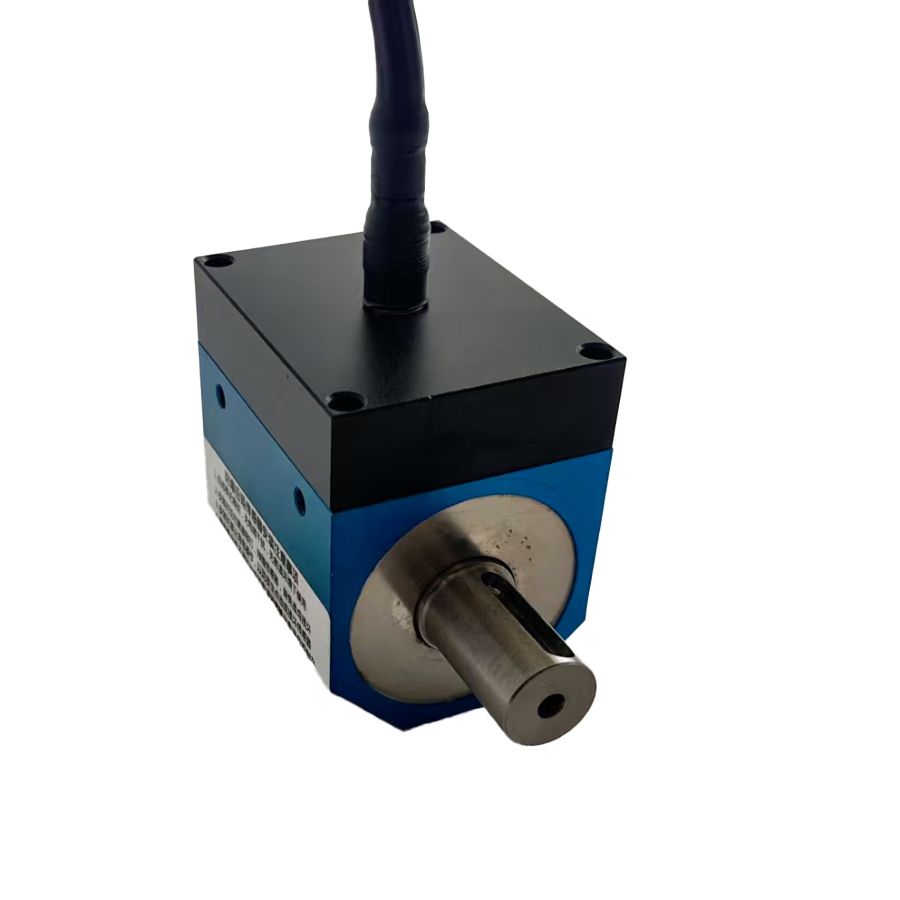

HK-711小体积扭矩传感器

◆  特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产
品，精度高，性能稳定可靠。
· 没有集流环等磨损件，可高速长时间运转，输出正反转扭矩信号，
· 两端均为键连接，
• 最高转速不超过4000转/分钟。


◆  技术参数
测量范围: 0～0.1/0.2/0.3/0.5/1/2/3/5 Nm，最大1000N.m
输出灵敏度: 1.0～2.0 mV/V 输出信号可选择：4-20mA,0-5v,0-10V
综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)
工作温度: -10～+60 ℃
温度补偿范围: 室温～+60 ℃
零点温度影响: ±0.1 %F.S/10 ℃
激励电压: 12 VDC
绝缘电阻: 2000 MΩ/100VDC
输入电阻: 700±10/350±10 Ω
输出电阻: 700±5/350±5 Ω
零点输出: 0～±1 %F.S
安全过负荷率: 120 %F.S
出厂标准线长: 3 m
电 气 连 接 方 式
输入（电源）正端 1 红　输出（信号）正端 2 黄　　输出（信号）负端 3 白
输入（电源）负端 4 绿
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准
外形尺寸：

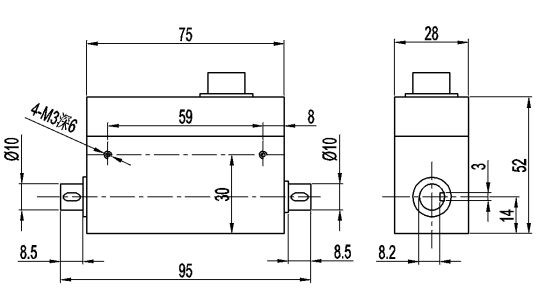

1. 1.测量范围：0～0.2/0.3/0.5/1/2/3/5/ Nm

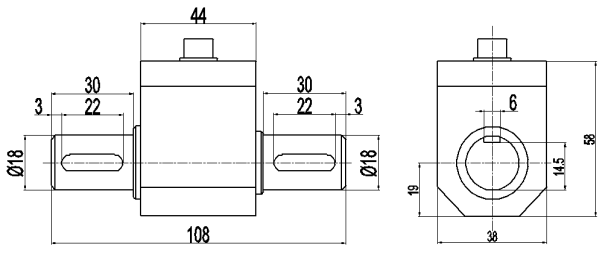

2. 测量范围：0～10/20/30/50/100 Nm

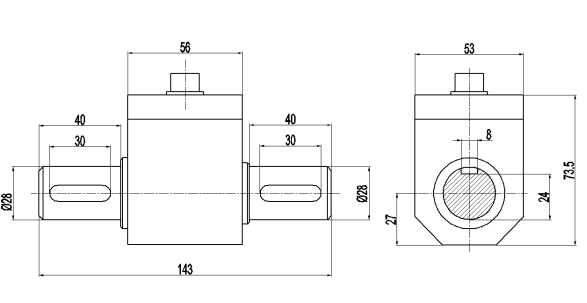

3. 测量范围:  0～200/300/500 Nm


4. 测量范围：0-1000N.m(电话联系索取图纸)
