HK-711WX无线扭矩传感器

发布时间:2017-12-4 点击数量:688




HK-711WX完整的无线解决扭矩传感器系统方案
基本概括:
一、应用范围:
HK-711WX无线扭矩传感器测量系统应用范围十分广泛,主要用于:
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;
4、可用于污水处理系统中的扭矩及功率的检测;
5、可用于制造粘度计;
6、可用于过程工业和流程工业中。
二、量程范围及特点
1、适合无法安装标准扭矩传感器、传动轴不能断开的场合。
2、检测精度高、稳定性好、抗干扰性强。
3、不需反复调零即可;连续测量正反扭矩。
4、即可测量静止扭矩,也可测量动态扭矩。
5、体积小、重传感器可脱离二次仪表独立使用。
6、测量范围: 0—1000000N.m非标定制。
三、基本原理:

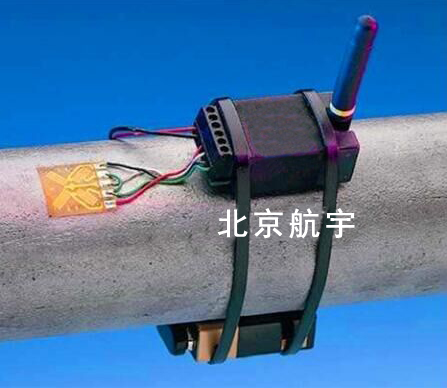

   采用应变片电测技术,在被测轴上组成应变桥,通过处理电路、发射机、接收机等最终输出采集信号,实现真正的无线传输。
四、外形尺寸:非标定制
五、主要性能及电气指标:
扭矩精度: <±0.5 % F• S
频率响应: 100μs
非线性: <±0.1 % F• S
重复性: <±0.1% F• S
回差 : <0.1 % F• S
零点时漂: <0.2 % F• S
零点温漂: <0.2 % F• S /10℃
使用温度: -20 ~ 50℃
储存温度: -40 ~ 70℃
电源电压: 24VDC
信号输出: 4-20mA
、传感器量程的选择
扭矩传感器量程的选择应以实际测量的最大扭矩为依据,通常情况下应留有一定余量,防止出现过载导致传感器损坏。
计算公式:M=9550×P/N
M:扭矩 单位:N.m
P:电机功率 单位:KW
N:转速 单位:r/min
如果您使用的电机是三相感应电机,由于电机启动瞬时扭矩较大,建议扭矩量程应选择为额定扭矩的 2-3倍。
本系统应用于环境很恶劣的场合,以实现数据的传输和记录。特殊结构和地面监测,石油和天然气流量数据记录和监测,食品和饮料生产过程的数据监测,铁路安全,赛车关键应用的实时数据,以及与许多其他需要测量数据的场合。传输数据稳定,传输精度高,抗干扰能力强。可极为简便的将应变,电流,电压信号采集并无线传输至控制端。
本方案已经在国内风力电能行业、钻探等多个案例成熟使用。



五、组成:

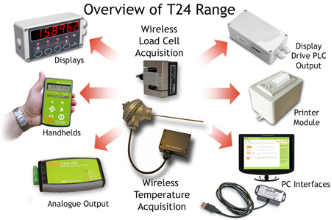

    1.组成:由弹性体现场贴片技术结合英国先进的数字无线网络系统组成。
2.说明:无线网络系统的采集和传输端采用2节5号干电池供电即可,由调理芯片给予贴片的电桥供电并采集扭矩信号标定后以数据包形式传输(每秒最快300个),传输频率300次每秒电池大概能连续不间断使用3-5天(全天),如果是10-20次每秒能用半个月以上。
3.系统通过软件可设定自动休眠功能,如果接收端关机,传输端将会自动进入休眠状态。
电池低电量软件将有自动提示。
4.本系统采用2.4G数字式原理,可网络化群控,多种接收装置可同时并用会不干扰。传输数据可选任意密码加密,防止误被其他设备接受。
5.因本系统只要不处于应采用原厂的外壳内可以正常使用。
、技术指标:
测量范围:任何量程均可,适用转速:2000转/分左右。
传输距离:400英尺(121米)
测试精度:0.1-0.3%F.S(仅取决于标定设备)无线系统精度为0.01%
输出信号:模拟信号或数字信号
显    示:采用笔记本电脑通过软件界面进行显示或者采用数显仪表进行显示(可选)
.无线系统的设置与使用
每套无线系统均免费提供全套软件及自行开发控制软件所需驱动DLL动态链接库。
通过工具软件以及电脑,可方便的设置所有参数以及对传感器进行多点(最多9点)标定。我们同时提供免费的数据监控软件及自动记录软件,用户可设定记录间隔将数据采集记录到EXCELL文件中。
