XY-6/60压力表校验器

发布时间:2018-4-20 点击数量:1290


北京航宇华科测控技术有限公司

一、用途
  压力表校验器用以检验一般压力表,其检验压力可达60MPa,检验真空度可达-0.08MPa。
二、基本结构与工作原理

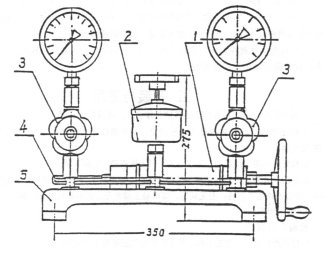

XY-6/60压力表校验器由手摇泵(1)、油杯(2)和两个单向阀门(3)组成,彼此用连接管(4)相连,固定在底座(5)上,阀(3)上装有两端M20×1.5锁紧螺母用以连接精密压力表和被检验的压力表。关闭油杯阀门,旋转手轮使活塞移动,由此而产生之压力(或真空)即可传至两个压力表,根据精密压力表的示值对被检验压力表进行检验。
、技术数据


XY--60
XY-6
检验压力
(0~60)MPa
(0~6)MPa
检验真空

(-0.08~0)MPa
工作液体
医用蓖麻油
煤油和变压器油的混合油
重量(公斤)
15.6
15.6
四、验收与保管
1.用户收到装箱校验器时,应先检查箱子是否完整。如有损伤,应立即查明原因。
2.开箱后拆除衬垫物,检查校验器外观是否完好,说明书,出厂合格证是否齐全,并核对产品及附件,如有短缺,应立即通知我厂。
3.校验器应储藏在室内,其环境温度为(+5~+35)℃,相对湿度不大于80%,周围空气不应含有腐蚀校验器的有害物质。

五、安装与使用
1.压力表校验器应放在便于操作的工作台上,并须保持水平。
2.校验器的工作环境温度为(20±10)℃,相对湿度不大于80%,且周围空气不得含有腐蚀性气体。
3.校验器不得受到震动,工作台上需铺上橡皮垫,用螺钉紧固。
4.使用前,首先用汽油清洗校验器各部分,然后将工作液体注满油杯。旋转手摇泵的手轮,

检验油路是否通畅,若无问题,即可装上精密压力表和被检验压力表。
5.操作步骤:
1) 检验压力表时
a.打开油杯阀门,左旋手轮,使手摇泵的气缸充满工作液体。
b.关闭油杯阀门,右旋手轮,压缩工作液体,使油压作用于被检验压力表和精密压力表上,
 根据两只压力表的指示值可进行检验。

2)XY-6检验真空表时
a.清除校验器内工作液体。
b.关闭阀(3),打开油杯阀门,并将手摇泵螺杆全部旋入气缸。
c.关闭油杯阀门,打开阀(3),旋出手摇泵螺杆,形成真空,如果旋出一次尚未达到所需要的真空度时,则可反复旋进和旋出,直至达到所需要真空度为止。
六、维护与修理
1.定期清洗仪器各部分,清洗后,装成原状。
2.油液里不应混有杂质或赃物,使用一定时期后,必须要更换
新油。
3.不用时必须盖上布罩,以免尘埃进入校验器。

七、订货须知
订货时必须注明:型号、名称、检验压力。
