HK-613RS485通讯MODBUS协议压力变送器
发布时间：2000-5-9 点击数量：5512
HK-613RS485通讯MODBUS协议压力变送器
产品概述
HK-613RS数字化智能压力/差压变送器是针对中国大陆市场需求开发的一种高精度数字化智能产品，该系列产品采用最高性能的传感器芯片，结合单片计算机技术和传感器数字转换技术精心设计而成。核心部件采用24位AD的MCU微处理器，其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。同时产品配套软件也具有强大的功能，无需手操器，保证了良好的交互性。应用了数字信号处理技术，使其具有优良的抗干扰能力。且具备零点自动稳定跟踪能力（ZSC）和温度自动补偿能力（TSC）。
|
1. 赫斯曼插头型
.jpg) 2. 直接出线型
.jpg) 3. 航空插头型
.jpg) |
产品特点
◇内含微处理器- 数字补偿、控制、通讯
◇综合精度特殊可达±0.05%FS
◇ RS-232（485）、USB数字输出，可直接与计算机相联
◇绝压、表压、差压
◇通过中文控制软件及USB 、RS232（485）接口可与计算机直接通讯，使用方便
◇多种压力单位可选，也可自定义单位
◇零点及满刻度输出设定
◇采样速度从每秒10点到每50分钟1个点
◇ 20位有效分辨率
◇波特率从1200 至230400 bps
◇可读取被测介质的温度值
◇串行RS485总线环路可挂接最多63个传感器
产品应用
◇综合精度特殊可达±0.05%FS
◇ RS-232（485）、USB数字输出，可直接与计算机相联
◇绝压、表压、差压
◇通过中文控制软件及USB 、RS232（485）接口可与计算机直接通讯，使用方便
◇多种压力单位可选，也可自定义单位
◇零点及满刻度输出设定
◇采样速度从每秒10点到每50分钟1个点
◇ 20位有效分辨率
◇波特率从1200 至230400 bps
◇可读取被测介质的温度值
◇串行RS485总线环路可挂接最多63个传感器
产品应用
> 液压及气动控制系统
> 液位测量与控制
> 石化、环保、空气压缩
> 电站运行巡检、机车制动系统
> 热电机组
> 轻工、机械、冶金
> 楼宇自控、恒压供水
> 其它自动控制和检测系统
> 工业过程检测与控制
> 实验室压力校验
> 防爆标志：隔爆型dⅠ，dⅡCT6
产品性能
|
测量范围
|
-100KPa~0~5KPa...100MPa
|
|
过载能力
|
2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力)
|
|
压力类型
|
表压或绝压
|
|
测量介质
|
与316不锈钢兼容的气体或液体
|
|
综合精度
|
±0.05% FS
|
±0.075% FS
|
±0.1%FS
|
±0.25%FS
|
||
|
长期稳定性
|
典型：±0.01%FS
|
最大：±0.02%FS
|
||||
|
零点温度漂移
|
典型：±0.005%FS/℃
|
最大：±0.01%FS/℃
|
||||
|
灵敏度温度漂移
|
典型：±0.005%FS/℃
|
最大：0.01%FS/℃
|
||||
|
工作温度
|
-40～ 85℃
|
|||||
|
补偿温度
|
-10 ～ 60℃
|
|||||
|
供电范围
|
5~9VDC （一般5VDC）
|
|
数字输出
|
RS485 / USB / RS232
|
|
分辨率
|
数字： 20bit 10ppm
|
|
波特率
|
1200，2400，9600，19200，28800,57600,115200,230400
|
|
数据格式
|
1 位起始位,8 位数据位,1 位停止位
|
|
奇偶校验
|
无奇偶校验
|
|
采样速率
|
10 点/ 秒-- 1点/50 分钟
|
产品选型
|
HK-613RS
|
数字化智能压力/差压变送器
|
|||||
|
|
代 号
|
压力类型
|
||||
|
|
G
|
表压（可不标）
|
||||
|
|
A
|
绝压
|
||||
|
|
D
|
差压
|
||||
|
|
量 程
|
测量范围
|
||||
|
|
（ 0~ X KPa或MPa）
|
|||||
|
|
|
代号
|
综合精度（线性+重复性+迟滞）
|
|||
|
|
2
|
±0.25%FS
|
||||
|
|
3
|
±0.1%FS
|
||||
|
|
4
|
±0.075%FS
|
||||
|
|
5
|
±0.05%FS
|
||||
|
|
代号
|
信号输出方式
|
||||
|
|
S1
|
RS485
|
||||
|
|
S2
|
RS232
|
||||
|
|
S3
|
USB
|
||||
|
|
代号
|
附加功能
|
||||
|
|
F1
|
M20x1.5 外螺纹
|
||||
|
|
F2
|
G1/4外螺纹
|
||||
|
|
F0
|
特殊
|
||||
|
|
W1
|
电缆型 （IP67，2m）
|
||||
|
|
W2
|
插座型 （IP65，DIN43650）
|
||||
|
|
P
|
齐平膜型
|
||||
|
|
E
|
本安防爆型Ex iaIICT5
|
||||
|
|
|
|||||
|
HK-613RS（0~100KPa）—4 —S1 —F1 –W1 数字化智能压力/差压变送器
|
||||||
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号“E” 本安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
电气连接：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号“E” 本安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。

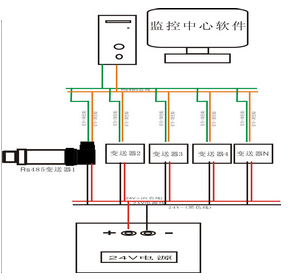

电气连接：
1:电源＋ 2:电源- 3:RS485A 4:RS485B
.jpg)
.jpg)
.jpg)
