HK-816-1悬臂梁式荷重传感器

发布时间：2015-5-20 点击数量：1180


 HK-816-1悬臂梁式荷重传感器


特点与用途：
        该传感器弹性体采用剪切或弯曲悬臂梁结构，一端固定，一端受力，外形高度低，结构强度高，可用于各种拉伸力或压缩力的承载和测量。具有：防尘密封、量程范围广、精度高、性能稳定可靠、安装使用方便等特点。
        适用于电子秤、衡器等各种测力、称重的工业自动化测量控制系统。

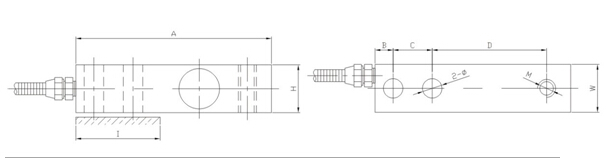

外形尺寸

量 程
A
B
C
D
W
H
M
2-Ф
I
50kg~2t
130
12
26
76
32
32
M12×1.75
Ф13
55
2.5t~5t
171.5
19.1
38.1
95.3
38.1
38.1
M18×1.5
Ф19.5
76
6t~10t
225.6
25.4
50.8
122.9
50.8
50.8
M30×2
Ф26.4
105
技术指标
参 数
单 位
技术参数
参 数
单 位
技术参数
灵敏度
mV/V
2.0±0.05
灵敏度温度系数
≤%F·S/10℃
±0.03
非线性
≤%F·S
±0.03
工作温度范围
℃
-20℃～+80℃
滞 后
≤%F·S
±0.03
输入电阻
Ω
350±20Ω
重复性
≤%F·S
±0.02
输出电阻
Ω
350±5Ω
蠕 变
≤%F·S/30min
±0.03
安全过载
≤%F·S
150%F·S
零点输出
≤%F·S
±1
绝缘电阻
MΩ
≥5000MΩ（50VDC）
零点温度系数
≤%F·S/10℃
±0.03
推荐激励电压
V
10V～15V
可根据客户需求选配放大器，24VDC供电，输出4-20mA，0-10V,±5V,±10V
