HK-619系列投入式液位变送器（一体）

发布时间：2015-6-3 点击数量：4914




HK-619系列投入式液位变送器（一体）
用途：
    投入式液位变送器（一体）采用进口带不锈钢隔离膜片的高准确度、高稳定性力敏芯片经合理精密的结构设计和厚膜技术、温度补偿、信号放大、V/I转换，对不锈钢壳体进行全密封焊接，配有通气导管的防水电缆，使传感器背压腔与大气连通，从而制成工业标准的4mA～20mA或0mA～10mA信号输出且性能稳定可靠的全固态产品。
    该变送器广泛用于水厂、炼油厂、化工厂、玻璃厂、污水处理厂、高楼供水系统、水库、河道、海洋等对供水池、配水池、水处理池、水井、水罐、水箱、油井、油罐、油池及对各种液体静态、动态液位的测量和控制。
    一体化投入式液位变送器，零点和量程无需调整可保证长期稳定性。
特点：
●测量范围大:0～1～500mH２O
●准确度高:优于0.1%
●稳定性好:≤0.1%FS/年，≤0.01%FS/℃
●工作温度宽:-20℃～+85℃
●防腐性好:316L膜片，1Cr18Ni9Ti壳体
●导气电缆传输
●三重防雷击设计
●防结露工艺
●抗干扰设计
●本安防爆

技术参数：
量程（米）
0～1、5……500
输出信号（mA）
4～20（1V～5V）二线制
0～10（0V～5V）三线制
准确度等级
0.1
0.3
0.5
非线性
迟  滞
重复性
(%FS)
≤0.1
≤0.3
≤0.5
零点漂移
(%FS/4h)
≤0.1
≤0.3
≤0.5
零点及灵敏
度温度漂移
(%FS/℃)
≤0.01
≤0.03
≤0.05
长期稳定性
(%FS/年)
0.1
0.2
0.3
工作电压(VDC)
+12～+36(标定值为+24)
补偿温度(℃)
0～+70
工作温度(℃)
-20～+85
过载能力(%)
300
静压 （MPa）
≤5
寿命
＞1×108次压力循环(25℃)
负载电阻(Ω)
R=（U-12.5）/0.02-RD
其中:U为电源电压, RD 为电缆内阻
响应时间
(10%～90%)ms
≤1
测量介质
与316L兼容的各种液体
膜片材料
316L不锈钢
壳体材料
1Cr18Ni9Ti
安装方式
投入式
防爆等级
ExiaⅡCT6
防护等级
IP67

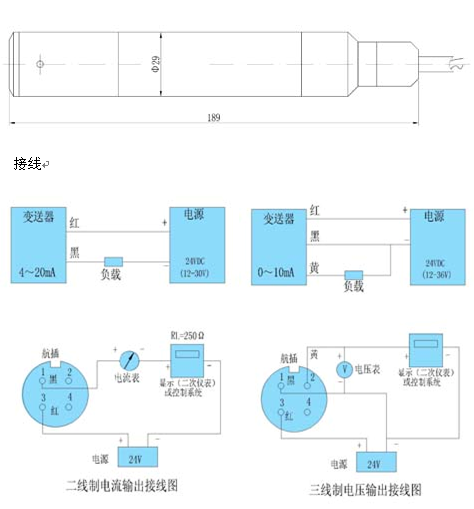

    外形结构：


 安装示意图：
