HK-710通用静态扭矩传感器
发布时间：2015-7-7 点击数量：4261
HK-710通用静态扭矩传感器
特点:
◆ 适用于检测非旋转体的扭矩值，最大偏转角度为≯360度。
◆ 本系列扭矩信号耦合器具备:
1、测量静止扭矩;
2、既可以测量静态扭矩,也可以测量动态扭矩；
3、测量精度高，稳定性好；
4、体积小，重量轻，易于安装；
5、不需反复调零即可连续测量正反向扭矩；
6、测量弹性体强度大，可承受100%过载；
7、抗干扰性强；
8、传感器部分可脱离二次仪表独立使用
二、工作原理：
本型号为转换扭矩信号，将24V工作电压在变送器内生成一个万分级精度的10V桥压供应变桥使用，放大成Km V级的强信号，再送入V/F转换器变成与扭应变量成正比的电压信号或频率信号输出。
三、技术指标：
1、量程范围：0.1-10000N.M（分20档）
2、工作电压:10V，,12-24V
3、精度：±0.5%F.S
4、输出信号：2mv/v,1-5V或0-10v，4-20mA
5、负载电流：（10mA）

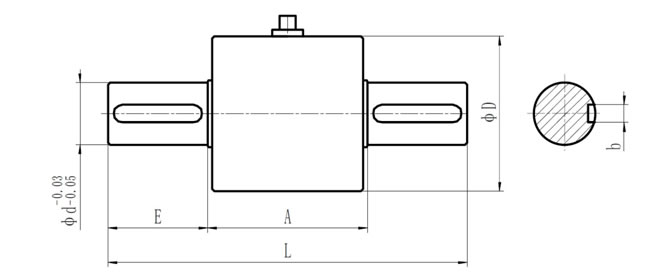

四、规格尺寸：
|
N·m
|
φＤ
|
φd
|
L
|
E
|
A
|
b
|
重量(Kg)
|
|
0.01-2
|
60
|
10
|
105
|
30
|
45
|
3
|
0.6
|
|
5-100
|
60
|
18
|
105
|
30
|
45
|
6
|
0.9
|
|
200
|
70
|
28
|
150
|
46
|
58
|
8
|
1.5
|
|
500
|
80
|
38
|
180
|
60
|
60
|
10
|
2
|
|
1000
|
90
|
48
|
207
|
72
|
63
|
14
|
3
|
|
2000
|
100
|
55
|
246
|
90
|
66
|
16
|
5
|
|
5000
|
120
|
72
|
288
|
110
|
68
|
20
|
10
|
|
1-2 万
|
140
|
98
|
290
|
105
|
80
|
28
|
17
|
