HK-KTR微型自恢复系列直线位移传感器
发布时间:2015-7-16 点击数量:3952
HK-KTR微型自恢复系列直线位移传感器
应用范围:
HK-KTR是微型自恢复式,特别适合空间狭小安装不便场合,如:中空吹瓶机、IT设备、张力调节、高速冲自动送料机、速度调节、印刷机械、纸品包装机械等。
通用HK-KTR微型自恢复系列直线位移传感器,有效行程5mm~100mm,两端均有2mm缓冲行程,精度1%~0.3%FS。外壳表面阳极处理,防腐蚀;内置导电塑料测量单元,无温漂,寿命长;具有自动电气接地功能。密封等级为IP67,有直接出线和五芯插头插座输出两种选择,可以适用在大多数通用场合,特别适用于安装空间狭小的场合;顶推杆无需安装,无需对中,顶推角90±3°,允许顶推极限运动速度为3m/s。
详细参数:
1.有效行程规格(mm):5、10、25、50、75、100、125;
2.机械行程(mm):有效行程+3mm;
3.阻值(KΩ±10%):1.0、5.0;
4.独立线性精度(%FS):0.1;
5.重复性精度(mm):0.01;
6.解析度:无限分辨;
7.最大工作速度:5m/s;
8.使用温度范围:-20~150℃;
9.本体尺寸:有效行程+43mm;
10.生命周期:大于100×106次或者是2×106米;
11.湿度:≤90%;
12.温漂系数:≤1.5PPM/℃;
13.冲击系数:IEC68-2-29:1968 50g;
14.震动系数:IEC68-2-6:1982 20g。
HK-KTR微型自恢复系列参数表:
公称行程规格
|
mm
|
5
|
10
|
25
|
50
|
75
|
100
|
||
电阻行程(A.E)
|
mm
|
5
|
10
|
25.5
|
50.5
|
75.5
|
101
|
||
机械行程(M.T)
|
mm
|
9
|
14
|
29.5
|
54.5
|
79.5
|
105
|
||
相对线性精度(FS)
|
±%
|
1%
|
0.5%
|
0.3%
|
|||||
电阻值±10%
|
KΩ
|
5
|
|||||||
解析度/分辨率
|
模拟
|
Infinite无限解析
|
|||||||
重复性精度
|
mm
|
0.01
|
|||||||
最大工作速度
|
m/s
|
3
|
|||||||
建议输出环电流
|
μA
|
1
|
|||||||
使用温度环境
|
℃
|
-40℃ ~ +120℃
|
|||||||
输出信号类型
|
Vdc
|
0~100%给定输入电压(随位移变化而比例变化),备注:作为指示用,不能带负载
|
|||||||
尺寸A
|
mm
|
44.5
|
49.5
|
69
|
94
|
119
|
144
|
||
重量(不含配件)
|
g
|
56
|
58.5
|
63
|
70
|
77
|
84
|
||
备注
|
|
内置弹簧
|
外置弹簧
|

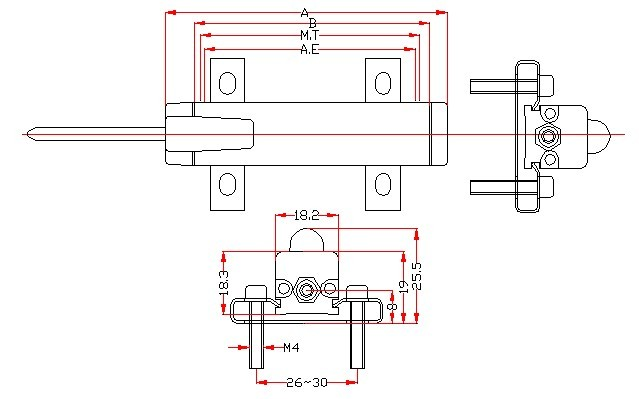

外形图Ⅰ

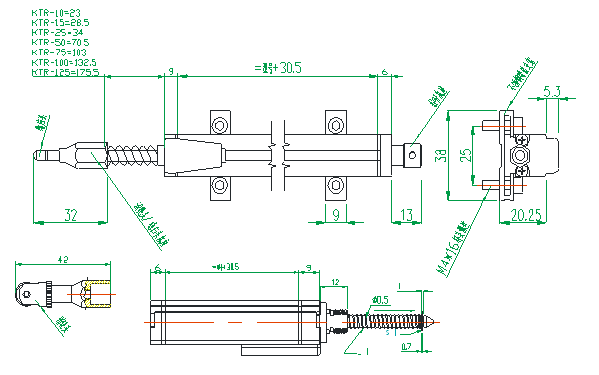

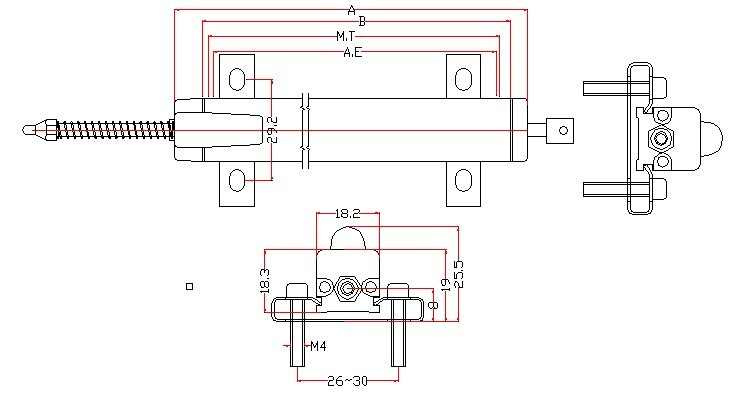

外型II
