HK-KTC拉杆系列直线位移传感器

发布时间：2015-7-17 点击数量：4246




HK-KTC拉杆系列直线位移传感器
通用HK-KTC拉杆系列直线位移传感器用于对位移或者长度进行精确测量。测量行程75mm~1250mm，两端均有4mm返冲行程，线性精度0.1%~0.04%FS，重复精度±0.013mm。传感器的结构设计保证安装方便，牢固可靠。外壳进行了阳极处理，外观靓丽，抗腐蚀，内置导电塑料测量单元，无温漂，寿命长，保证运行顺滑。密封防护等级IP67，DIN430650镀银插座，适用范围广信号传输更稳定，拉杆球具有0.5mm自动对中功能，公司从国外进口的专用线性修刻系统，电阻修刻技术不仅可以满足您的线性度要求，而且可以根据客户的要求修刻电阻值的大小。
HK-KTC (pull rod) series sepcifications (1/2)

型号HK-KTC
75
100
125
150
175
200
225
250
275
300
350
400
450
500
有效行程(A.E)mm
75
100
125
150
175
200
225
250
275
300
350
400
450
500
电气行程mm
76
102
127
152
177
203
228
253
278
304
356
406
457
508
电阻KΩ±10%
5
线性度±%
0.1
0.08
0.06
0.05
重复精度mm
0.013
分辨率
无限分辨
电刷工作电流
≤1μA
故障电刷电流
≤10mA
最大允许供电
≤36VDC
温度系数
10ppm/℃, -40℃～+100℃
绝缘电阻
≥5MΩ,500VDC,线路板与外壳之间
机械行程mm
（尺寸M.T）
83
109
134
160
185
210
236
261
286
312
363
414
465
515
外壳长度mm
（尺寸A）
139
164
190
215
240
266
291
317
342
368
418
469
519
570
净重量g
168
190
210
230
250
272
292
312
332
354
398
438
480
522

HK-KTC ( pull-rod ) series specification (2/2)

型号HK-KTC
550
600
650
700
750
800
850
900
950
1000




有效行程(A.E)mm
550
600
650
700
750
800
850
900
950
1000




电气行程mm
559
610
661
712
762
813
863
914
964
1015




电阻KΩ±10%
10




线性度±%
0.05
0.04




重复精度mm
0.013




分辨率
无限分辨




电刷工作电流
≤1μA




故障电刷电流
≤10mA




最大允许供电
≤36VDC




温度系数
10ppm/℃，-40℃～+100℃




绝缘电阻
≥5MΩ,500VDC,线路板与外壳之间




机械行程mm
（尺寸M.T）
566
617
667
718
769
820
871
922
972
1022




外壳长度mm
（尺寸A）
621
671
721
772
822
873
923
974
1024
1075




净重量g
564
606
648
690
730
772
812
854
894
936

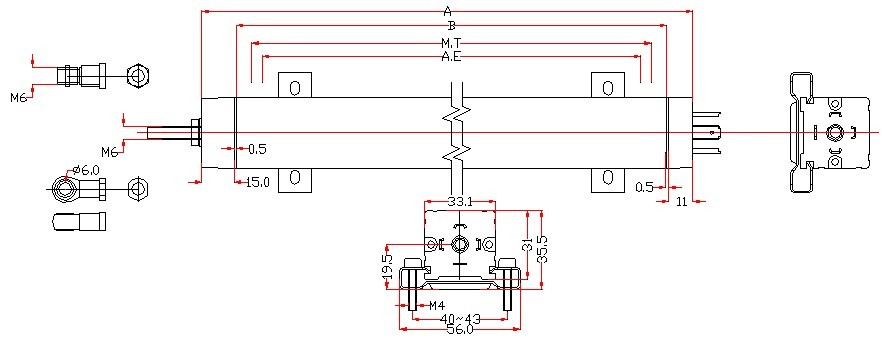

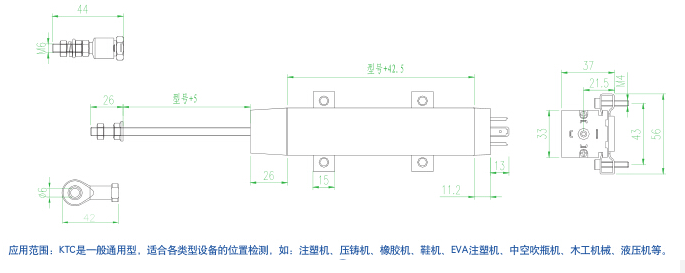

外观结构图：

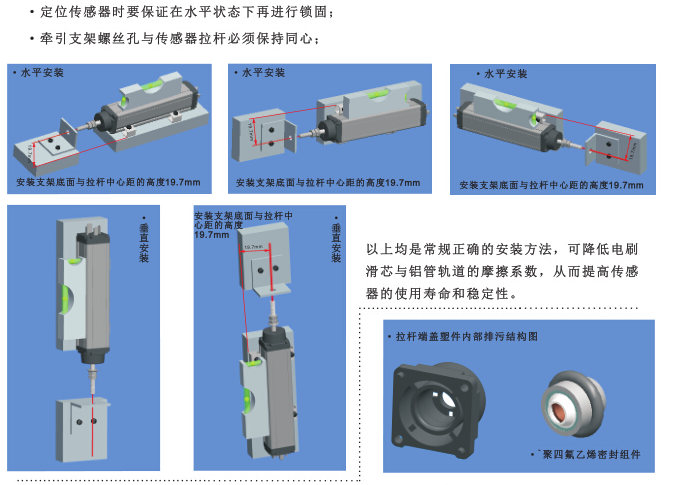

安装示例：
