HK-MPS拉绳位移传感器
发布时间:2015-7-17 点击数量:3922
HK-MPS拉绳位移传感器
HK-MPS拉绳位移传感器,特点如下:
1.结构小巧,安装空间尺寸小。
2.测量精度高(0.1、0.3、0.5%FS).
3.防护等级IP65。外壳和线轮均经过防腐处理,牵引绳为不锈钢外敷特氟龙,可以在恶劣的环境下工作。
4.可选输出方式有:电阻型、电压型、电流型、增量脉冲型、绝对脉冲型。
1.结构小巧,安装空间尺寸小。
2.测量精度高(0.1、0.3、0.5%FS).
3.防护等级IP65。外壳和线轮均经过防腐处理,牵引绳为不锈钢外敷特氟龙,可以在恶劣的环境下工作。
4.可选输出方式有:电阻型、电压型、电流型、增量脉冲型、绝对脉冲型。
MPS-(后缀)系列详细介绍:
1、输出模式(后缀):R电阻型、V电压型、A电流型、P1增量脉冲型、P2绝对脉冲型
2、有效行程:0mm~4000mm~500000mm
3、线性精度:(R、V、A型:0.3%~0.2%FS),(P1、P2型:±1脉冲FS,可选)
4、重复精度:(R、V、A型:0.03%~0.02%FS),(P1、P2型:±1脉冲FS,可选)
5、供电电压:R型:~24VDC;V、A型:24VDC;P1、P2型:5~24VDC;
6、 输出特征:R型:0~10KΩ;V型:0~10VDC;A型:4~20mA;P1、P2型:5VDC电压型,电流型,推挽式,差动式;
1、输出模式(后缀):R电阻型、V电压型、A电流型、P1增量脉冲型、P2绝对脉冲型
2、有效行程:0mm~4000mm~500000mm
3、线性精度:(R、V、A型:0.3%~0.2%FS),(P1、P2型:±1脉冲FS,可选)
4、重复精度:(R、V、A型:0.03%~0.02%FS),(P1、P2型:±1脉冲FS,可选)
5、供电电压:R型:~24VDC;V、A型:24VDC;P1、P2型:5~24VDC;
6、 输出特征:R型:0~10KΩ;V型:0~10VDC;A型:4~20mA;P1、P2型:5VDC电压型,电流型,推挽式,差动式;
7、迟滞:R、V、A型:无;P1、P2型:10KHz~50KHz;
8、最大允许拉伸速度:1000mm/s;
9、牵引力:Max.900g
10、震动:10g
一、HK-MPS-S重量:700g,,有效行程100~1000mm(含1000mm)
8、最大允许拉伸速度:1000mm/s;
9、牵引力:Max.900g
10、震动:10g
一、HK-MPS-S重量:700g,,有效行程100~1000mm(含1000mm)

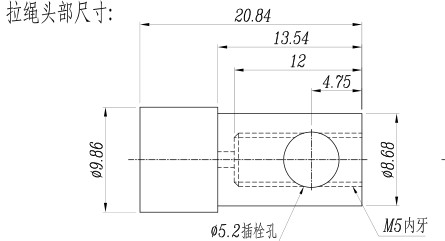

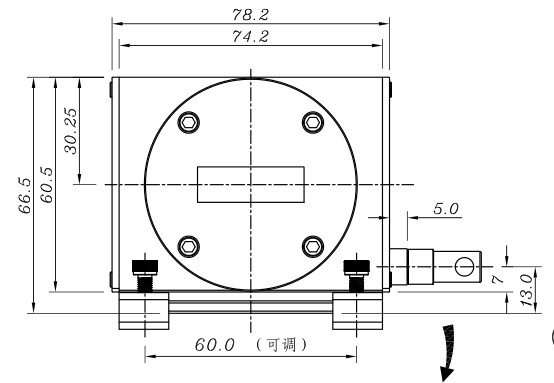

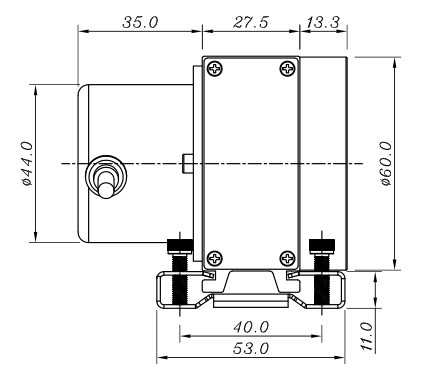

安装图纸如下:
二、HK-MPS-M重量:<1000g,,有效行程:1000(不含1000MM)~4000mm

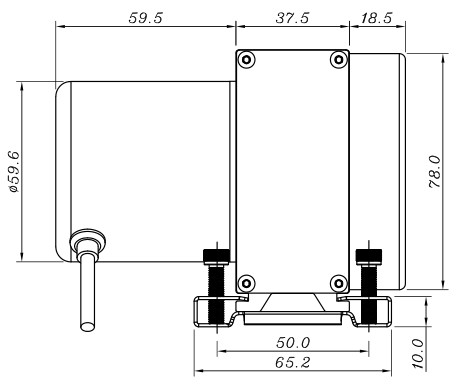

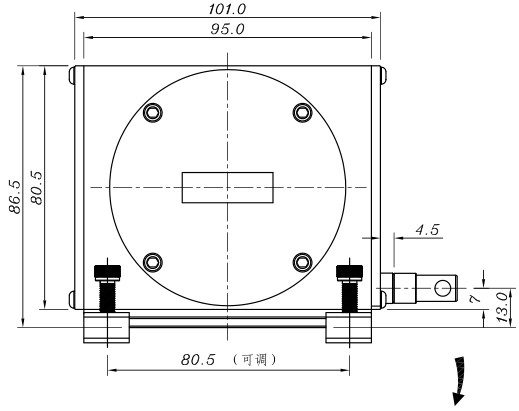

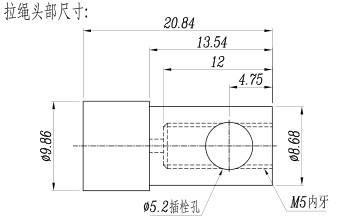

安装图纸如下:
三、HK-MPS-L重量:<3500g,,有效行程:4000~10000mm

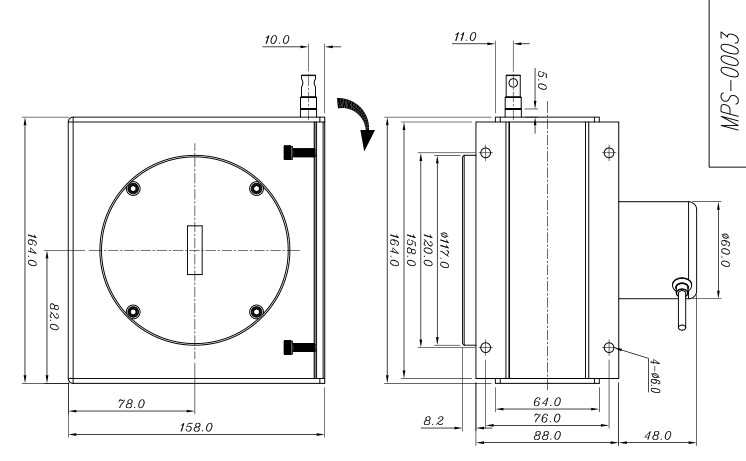

安装图纸如下:
四、HK-MPS-XL重量:4500g;6000g;7500g;
有效行程:10000~14000mm;14000~25000mm;25000~50000m
图片(非标设计,无图)根据具体量程特殊定做。
