HK-610高压压力变送器
发布时间：2015-7-27 点击数量：3505
HK-610高压压力变送器
一、产品概述
HK-610系列超高压压力传感器,采用硅应变技术.压力接口内无O型圈,无焊接,无硅油和泄露隐患.全不锈钢结构,17-4PH或316L不锈钢隔离,具备高可靠性.压力接口除了通用的1/4NPT,G1/4,M20*1.5螺纹外,还可以根据客户的要求进行定制.HK-600系列超高型压力变送器是本司自行研发的产品，检测压力高达700MPa，精度可达0.25级。性能稳定可靠，安装方便，适用于石油钻探﹑岩层分析﹑地核环境模拟试验等场合的过程测量，具有抗过压﹑过流﹑反向保护等功能。
二、产品特点
采用国外先进技术及工艺，核心器件源自美国，国内首创，量程范围高达1000MPa传感模块一体化设计，不存在密封圈、焊缝，可靠性高；产品准确度高、长期稳定性好，国家超高压基准试验室检验验证，高性价比、高稳定性、高灵敏度。
● 0~250MPa至0~700MPa
● 压力类型：表压
● 准确度：1.0级、0.5级、0.25级
● 采用激光打标，确保产品之可溯源性
三、产品应用
石油钻探、岩层分析、地核环境模拟试验、石油行业超高压液压检测系统冶金机械、高压水切割、高压清洗、高压食品机械、高压水射流、水刀等静压机、大型液压机、液压系统、增压系统、超高增压泵、石油化工、军事装备、超高压力的工业设备等。
技术参数：
测量介质 水、空气、原油等各种中性介质
测量范围 表压0~250MPa至0~700MPa
过载压力 2倍满量程或1000MPa（取较小值）
输出信号 4~20mA DC
供电电压 9~36VDC
介质温度 -30~+85℃
环境温度 -20~+85℃
储存温度 -40~+95℃
相对湿度 ≤95%（40℃）
上升时间 ≤5ms可达90%FS
准确度 1.0级、0.5级、0.25级（非线性、重复性及迟滞性在内的综合误差）
温度漂移 ≤±0.05%FS/℃（温度范围-20~+85℃，包括零点和量程的温度影响）
温度补偿 0~70℃
稳定性 典型：±0.1%FS/年 最大：±0.2%FS/年
安装方式 螺纹安装
压力连接 M20×1.5(仅用于400MPa以下) 9/16-18 UNF(F)、5/8-18 UNF(F)、3/4-16 UNF(F)螺纹等
电气连接 四芯屏蔽电缆、DIN接头、航空插头

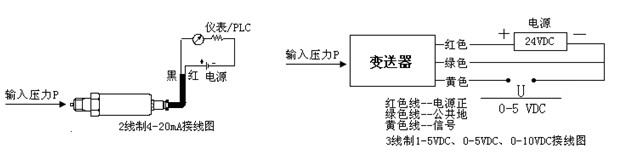

接线简图示意：
选型表：
|
HK-610
|
高压压力变送器
|
||||||
|
|
代 号
|
压力类型
|
|||||
|
|
G
|
表压（可不标）
|
|||||
|
|
A
|
绝压
|
|||||
|
|
量 程
|
测量范围
|
|||||
|
|
（ 0~ X KPa或MPa）
|
||||||
|
|
|
代 号
|
综合精度（线性+重复性+迟滞）
|
||||
|
|
1
|
±0.1%FS
|
|||||
|
|
2
|
±0.25%FS
|
|||||
|
|
3
|
±0.5%FS
|
|||||
|
|
代 号
|
信 号 输 出
|
|||||
|
|
A1
|
4~20mA
|
|||||
|
|
V1
|
1~5V DC
|
|||||
|
|
V2
|
0~5V DC
|
|||||
|
|
V3
|
0.5~4.5V DC
|
|||||
|
|
代 号
|
附加功能
|
|||||
|
|
F1
|
M20x1.5 外螺纹
|
|||||
|
|
F2
|
G1/4外螺纹
|
|||||
|
|
F3
|
1/4NPT外螺纹
|
|||||
|
|
F4
|
1/2-20 UNF-2A
|
|||||
|
|
F0
|
特殊
|
|||||
|
|
W1
|
电缆型 （见外形图一）
|
|||||
|
|
W2
|
插座型 （见外形图二）
|
|||||
|
|
L1
|
31/2LCD显示
|
|||||
|
|
L2
|
31/2LED显示
|
|||||
|
|
P
|
齐平膜型
|
|||||
|
|
E
|
本安防爆型Ex iaIICT5
|
|||||
|
|
|
||||||
|
HK-610（0~100MPa）—1 —A1 —F1—L2 高压压力变送器
|
|||||||
