HKXAH-P-240防爆数显温度变送器
发布时间:2015-8-3 点击数量:3478
HK/XA/H-P-240防爆数显温度变送器
产品简介:产品名称:防爆数显型温度传感器
品 牌:北京航宇华科
品 牌:北京航宇华科
规 格:300*150螺纹连接,标配LED显示,4-20mA输出
功 能:易燃易爆气体,液体等介质测温
型 号:HK/XA/H-P-240
尺 寸:可根据客户需求定做
材 质:保护管304/316不锈钢
颜 色:不锈钢
功 能:易燃易爆气体,液体等介质测温
型 号:HK/XA/H-P-240
尺 寸:可根据客户需求定做
材 质:保护管304/316不锈钢
颜 色:不锈钢
防爆数显型温度传感器产品特点:
1.采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场环境安装使用。
2.现场安装在热电偶、热电阻的接线盒内使用,直接输出4-20mA的输出信号。这样既节约了昂贵的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;
3.热电偶变送器具有冷端温度自动补偿功能;
4.精度高、功耗低,使用环境温度范围宽,工作稳定可靠;
5.适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;
6.采用不锈钢金属外壳封装,内部填充绝缘导热材料密封而成。产品具有体积小巧、反应灵敏、防水抗震等特点;
应用领域:
可广泛用于环境、气体、液体、油温、冷冻冷藏、电机轴瓦、塑料机械、电厂汽轮机、模具等各种类型的温度测量;适用于工业现场就地显示及远传的测量。
工作原理:
热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输。
技术参数:
测量范围:热电偶0~ 1300℃,热电阻-200~450℃
测量精度:热电阻 ±0.2%F.S, 热电偶±0.75%F.S
工作电压:24VDC
输出信号:4-20MA,
防护等级:IP65
防爆等级:d‖B
测量精度:热电阻 ±0.2%F.S, 热电偶±0.75%F.S
工作电压:24VDC
输出信号:4-20MA,
防护等级:IP65
防爆等级:d‖B
A
|
||
接线盒
|
||
自开模,大吨位压铸机压铸,
|
||
无气孔,内墙光滑,
|
||
烤漆工艺外形更美观
|
||
B
|
||
管径材质
|
||
标准厚度2mm,
|
||
焊接光滑,无焊痕,
|
||
抛光整洁
|
||
C
|
||
螺纹材质
|
||
外观光滑,整体无毛刺
|
||
标准304材质
|
||
|
||
|
|
|
D
|
变送器
|
输出稳定性高,抗干扰
|
|
|

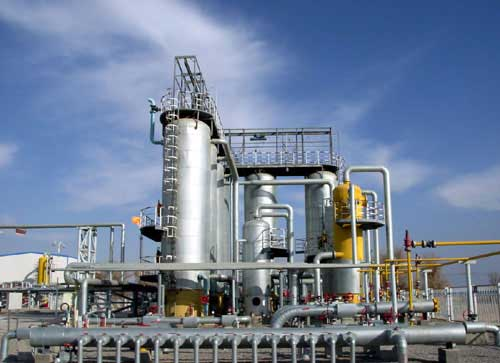

应用案例:
